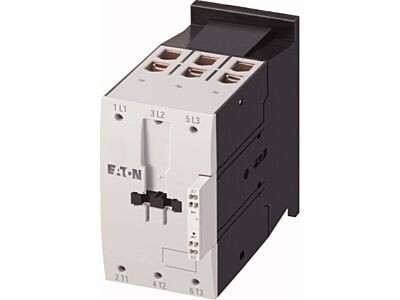

Výkonový stykač 95A/45kW AC-3, 130A AC-1

Výkonový stykač, Aplikace: Výkonové stykače pro motory, Výkonové stykače do 170 A, 3pólové, Kategorie užití: AC-1: Neinduktivní nebo jen slabě induktivní zátěže, topné odpory, AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu, AC-4: Motory s kotvou nakrátko: spouštění, brždění protiproudem, reverzace, tipovací provoz, Typy svorek: Pružinové svorky, poznámka: Vhodné také pro motory třídy účinnosti IE3., Zařízení třídy IE3 jsou na obalu označeny logem., Popis: Bezšroubové svorky na pomocných a řídicích obvodech, Póly: 3-pólové, Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 95 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud, 3pólový, 50 - 60 Hz Otevřený při 40 °C: Ith =Ie= 130 A, zakrytá: Ith= 100 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud 1pólový bez krytu: Ith= 275 A, zakrytá: Ith= 250 A, Max. výkon pro třífázové motory, 50 - 60 Hz AC-3 220 V 230 V: P= 30 kW, 380 V 400 V: P= 45 kW, 660 V 690 V: P= 75 kW, Max. výkon pro třífázové motory, 50 - 60 Hz AC-4 220 V 230 V: P= 16 kW, 380 V 400 V: P= 26 kW, 660 V 690 V: P= 35 kW, Lze kombinovat s pomocným kontaktem: DILM150-XHIC(V)…, DILM1000-XHIC…, Poznámky: Spínací prvky podle EN 50012., Přívody pomocného proudu, cívek a hlavního proudu jsou v provedení s pružinovými svorkami., Hlavní proudové přívody se šroubovými svorkami., Druh proudu AC/DC: AC ovládání
