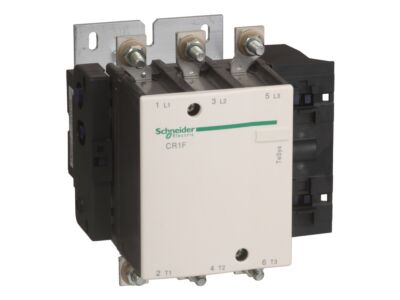

SCHNEIDER CR1F150F7 STYKAČ SERIE F

TeSys F bistabilní stykač, 3p(3Z), 150A, 110 V AC/DC cívka. řada: TeSys - označení výrobku: TeSys F - typ produktu nebo součásti: stykač s aretací - označení přístroje: CR1F - použití zařízení: ovládání - použití stykače: odporová zátěž, ovládání motoru - kategorie použití: AC-1, AC-3, AC-4 - popis pólů: 3P - složení kontaktů: 3 Z - [Ie] jmenovitý pracovní proud: 150 A (<= 40 °C) při <= 440 V AC AC-3, 138 A (<= 40 °C) při <= 440 V AC AC-4, 250 A (<= 40 °C) při <= 440 V AC AC-1 - typ ovládacího obvodu: AC 50...400 Hz, DC standardní - [Uc] napětí ovládacího obvodu: 110 V AC 50...400 Hz, 110 V DC - jmenovitá vypínací schopnost: 1100 A při 660/690 V, 1200 A při 500 V, 450 A při 1000 V, 1500 A při 220...440 V - [Icw] jmenovitý krátkodobý výdržný proud: 350 A <= 40 °C 10 min, 1200 A <= 40 °C 1 s, 1200 A <= 40 °C 5 s, 600 A <= 40 °C 1 min, 450 A <= 40 °C 3 min, 1200 A <= 40 °C 10 s, 700 A <= 40 °C 30 s - jmenovitý proud pojistky: 160 A aM při <= 440 V, 250 A BS88 při <= 440 V, 250 A gG při <= 440 V - [Ui] jmenovité izolační napětí: 1000 V podle IEC 60158-1, 1500 V podle VDE 0110 skupina C, 1000 V podle IEC 60947-4, 1000 V podle BS 775 - ztrátový výkon na pól: 6 W AC-3, 18 W AC-1 - připojení - svorky: sběrnice 2 x (25 x 3 mm), konektor 1 kabel(y) 120 mm², svorky pro oka 1 kabel(y) 120 mm², výkonový obvod : šroubové spojení - provozní doba: 35...40 ms aretovaný, 50...100 ms odaretování - mechanická životnost: 1 Mcyklů.
