WEIDMÜLLER Rozvaděč VPUM2I2SXFXV1O1TXPX10 DC spojovací pro fotovoltaiku 1000 V

WEIDMÜLLER Rozvaděč VPUM2I2SXFXV1O1TXPX10 DC spojovací pro fotovoltaiku 1000 V

Značka
WEIDMÜLLER
Kód ELFETEX
11.433.007
EAN
04064675016120
Kód výrobce
2764150000
Recyklační poplatek vč. DPH
1,45 Kč
Obrázek je pouze ilustrativní.

Informace o produktu

Ke stažení

Informace o produktu

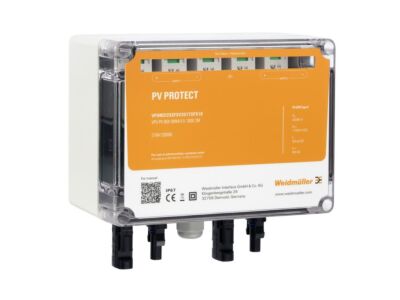

Průmyslově vyráběný sdružovací box VPUM2I2SXFXV1O1TXPX10 s jedním vstupem/výstupem na MPPT, bez pojistkových držáků, pro napětí až 1000 V, s krytím IP67.

Připojení konektorem WM4C, osazeným už ve výrobě. Plug and play - jen zapojíte bez nutnosti speciálního nářadí.



Parametry:

  • Svodič typ I+II 1R
  • Připojení WM4C
  • MPPT 1
  • IP 67
  • 1000V

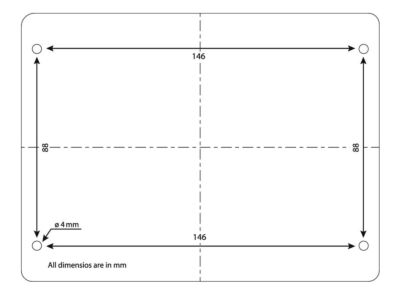

  • Rozměry 168x160x91mm

Přepěťová ochrana DC strana:

Podmínky a požadavky EN 50539-11
Vybíjecí proud I n (8/20 µs) 20 kA
Vybíjecí proud, max. (8/20 µs) 40 kA
Testovací proud blesku I imp (10/350 µs) 6,25 kA
Maximální trvalé provozní napětí Režim UCPV +/-, -/PE, +/PE 1 100 V DC
Provozní výška v uzemněném FV systému ≤ 4000 m
Provozní výška v neuzemněném FV systému ≤ 4000 m
Napětí FV systému, max. U cpv 1 100 V
Úroveň ochrany U p (+/- , -/PE , +/PE) ≤4,2 kV
Třída požadavků Typ I/II
Zkratový proud I SCPV 11 kA
Normy EN 50539-11
Přepěťová ochrana DC strana 1000 V typ I + II
Celkový vybíjecí proud I celkem (8/20 µs) 50 kA
Celkový vybíjecí proud I celkem (10/350 µs) 12,5 kA
  • Značka WEIDMÜLLER
Přepěťové svodiče pro systémy elektrického napájení
  • Jmenovitý svodový rázový proud (8/20) 20 kA
  • Jmenovité napětí DC 1000 V
  • Signalizace na zařízení Optický
  • Max.průměr neohebného vodiče (jedno/více žilový) 6 mm²
  • Max.průměr ohebného vodiče (jemnožilového) 6 mm²
  • Max.odvozený zkratový proud ( 8/20 ) 20 kA
  • Odolnost proti zkratu ( Isccr ) 11 kA
  • Integrovaná ochrana proti zkratu Ano
