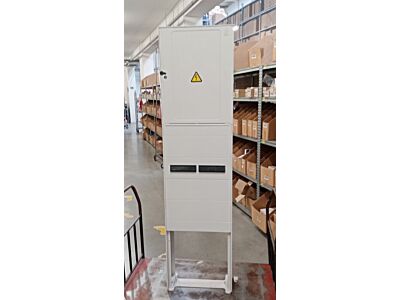

DCK Skříň HELGA 2H-N-C pilíř HDO, sestava ER212+ZS16/16 - II.jakost

Rozsah poškození - nemá vliv na funkci produktu:

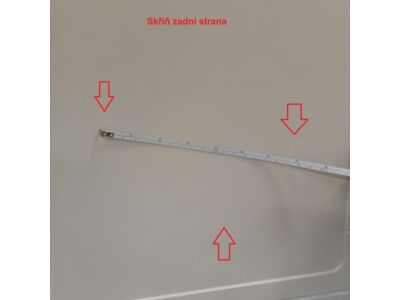

• skříň zadní strana: škrábanec ve tvaru vlny
• pilíř pravá část: několik černých skvrn

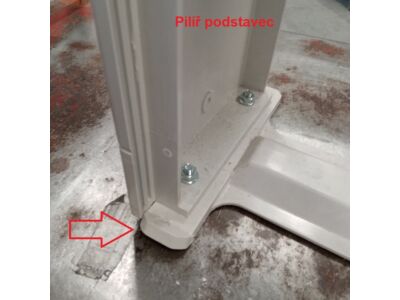

• pilíř podstavec: nalomená jedna strana

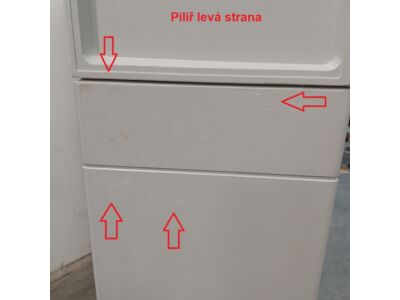

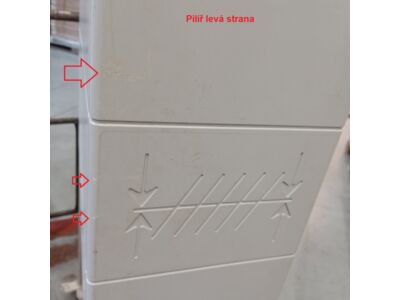

• pilíř levá strana: dvě oblasti se škrábanci

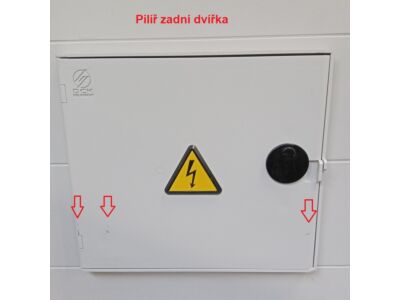

• pilíř zadní dvířka: tři oblasti se škrábanci

Sestava elektroměrového rozvaděče ER212 v pilíři ER a zásuvkové skříně ZS16/16. Ideální pro rodinné domy a stavebníky.

Technické parametry:

• Jmenovité napětí Un: 230/400 V, AC
• Jmenovité pracovní napětí Ue: 230/400 V, AC
• Jmenovité izolační napětí Ui: 500 V, AC
• Jmenovité impulzní výdržné napětí Uimp: 6 kV (1,2/50 ?s)
• Kategorie přepětí: IV
• Jmenovitý proud rozváděče InA: 40 A
• Jmenovitý proud obvodu (jištěného vývodu, hodnota hl. jističe) Inc: do 40 A
• Jmenovitý proud obvodu (jištěného vývodu, rozváděč zásuvkový) Inc: 16 A
• Jmenovitý podmíněný zkratový proud Icc: 10 kA
• Jmenovitý kmitočet fn: 50 Hz
• Stupeň znečištění: 3
• Uzemňovací soustava: TN-C-S
• Stupeň ochrany krytem: IP44, po otevření dveří IP20C (ER) / IP43 (ZS)
• Stupeň mechanické ochrany: IK10
• Typ DBO: B
• Prostředí EMC: B
• Zařízení jistící před zkratem (SCPD): jistič (rozsah vypínání a kategorie užití - char. B)
• Základní ochrana (ochrana před dotykem živých částí): uzavíratelný kryt, přepážky
• Ochrana při poruše (ochrana před dotykem neživých částí): Automatické odpojení od zdroje (ZS - doplňková ochrana proudovým chráničem)
• Stupeň hořlavosti: HB 40, V–0 dle ČSN EN 60695–11–10
• Max. průřez přívodních vodičů: do 16 mm2
• Max. průřez vývodních vodičů: do 16 mm2

Způsob připojení vodičů:

•    přívod: svorky hlavního jističe, svorkovnice PEN
•    vývod: ER - řadové svorky, svorkovnice PEN, ZS - zásuvky

Osazení zásuvkového rovaděče:

• Zásuvky: 2x 230V/16A, 1x400V/16A 5P
• Jištění: 1x 16A/1P, 1x 16/3P
• Proudový chránič: ano
