SCHNEIDER A9F83120 Jistič iC60H 1P 20A B

SCHNEIDER A9F83120 Jistič iC60H 1P 20A B

Značka
SCHNEIDER ELECTRIC
Kód ELFETEX
10.842.614
EAN
3606480081460
Kód výrobce
A9F83120
Recyklační poplatek vč. DPH
0,13 Kč

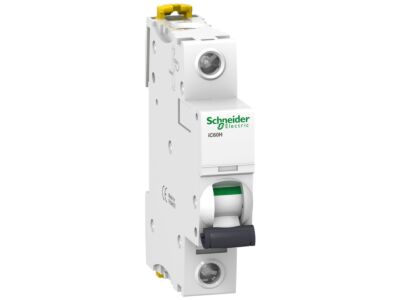

Obrázek je pouze ilustrativní.

Informace o produktu

Ke stažení

Informace o produktu

This Acti 9 iC60H is a low voltage miniature circuit breaker (MCB). It is a 1P circuit-breaker with 1 protected pole, 20A rated current and B tripping curve. It can be mounted on DIN rail for modular installation. As circuit-breaker, its breaking capacity, according to IEC/EN 60898-1, is 10000A at 230VAC. As circuit-breaker, its breaking capacity, according to IEC/EN 60947-2, is 15kA at 230VAC. This miniature circuit breaker protects circuits against short circuit and overload currents. It has an IP20 degree of protection (as per IEC/EN 60529) on its terminals. It becomes IP40 once in modular enclosure with insulation class II. its fast closing mechanism improves its service life. Its limitation class 3 (according to EN/IEC60898-1) improves downstream circuit protection cost. Its unique Visitrip indicator reduces intervention time by showing the faulty circuit. Its Visisafe green strip guarantees the physical opening of the contacts to allow downstream maintenance.
  • Značka SCHNEIDER ELECTRIC
Modulové jističe
  • Vypínací charakteristika B
  • Počet pólů celkem 1
  • Počet chráněných pólů 1
  • Jmenovitý proud 20 A
  • Jmenovité napětí 230 V
  • Dimenzovaná vypínací schopnost Icn podle EN 60898 při 230 V 10 kA
  • Dimenzovaná vypínací schopnost Icn podle EN 60947-2 při 230 V 15 kA
  • Druh napětí AC / DC
  • Třída omezení energie 3
  • Kategorie přepětí 4
  • Stupeň znečištění 3
  • Šířka vyjádřená počtem modulárních jednotek 1
  • Montážní hloubka 44.5 mm
  • Stupeň krytí (IP) IP20
  • Frekvenční rozsah 50 - 60 Hz
  • Jmenovité izolační napětí Ui 500 V
  • Připoj.vodič drát jednožilový 1 - 25 mm²
  • Připoj.vodič drát vícežilový 1 - 16 mm²
  • Okolní teplota při provozu 35 - 70 °C
  • Možnost dalšího zařízení Ano
  • Měřitelná pevnost zkratového napětí Uimp 6 kV
