Skříň ES222+200/NKE8P-C pilíř HDO el.měr

Skříň ES222+200/NKE8P-C pilíř HDO el.měr

Značka
DCK HOLOUBKOV
Kód ELFETEX
10.706.125
Kód výrobce
ES222+200/NKE8P-C

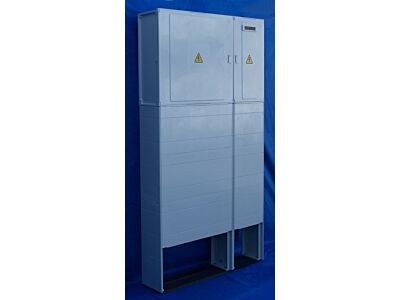

Obrázek je pouze ilustrativní.

Informace o produktu

Informace o produktu

Technické parametry:
Jmenovité napětí Un: 230/400 V, AC
Jmenovité pracovní napětí Ue: 230/400 V, AC
Jmenovité izolační napětí Ui: 690 V, AC
Jmenovité impulzní výdržné napětí Uimp: 6 kV (1,2/50 ?s)
Kategorie přepětí: IV
Jmenovitý proud rozváděče InA: 400 A
Jmenovitý proud obvodu (jištěného vývodu, hodnota hl. jističe) Inc: do 40 A
Jmenovitý podmíněný zkratový proud Icc: 10 kA
Jmenovitý kmitočet fn: 50 Hz
Stupeň znečištění: 3
Uzemňovací soustava: TN-C
Stupeň ochrany krytem: IP44, po otevření dveří IP00 (SS) / IP20C (ER)
Stupeň mechanické ochrany: IK10
Typ DBO: B
Prostředí EMC: B
Zařízení jistící před zkratem (SCPD): pojistkové vložky nožové vel.00, (rozsah vypínání a kategorie užití - char. gG)
Základní ochrana (ochrana před dotykem živých částí): uzavíratelný kryt, přepážky
Ochrana při poruše (ochrana před dotykem neživých částí): Automatické odpojení od zdroje
Stupeň hořlavosti: HB 40, V–0 dle ČSN EN 60695–11–10
Max. průřez přívodních vodičů: do 240 mm2
Max. průřez vývodních vodičů: do 16 mm2
Způsob připojení vodičů:
   přívod: pojistkový spodek vel. 00, svorkovnice PEN - V-svorka
             uzemnění – třmenová svorka PE/M8
   vývod: řadové svorky, svorkovnice PEN

Použití:
Elektroměrové rozváděče a pilíře jsou určeny jako měřící zařízení pro měření spotřeby elektrické energie. Jsou vhodné zejména pro rodinné domky, rekreační chaty, chalupy a pro výrobní objekty podnikatelské činnosti. Distribuční část rozváděče je určena pro používání minimálně osobami znalými, elektroměrová část rozváděče je určena pro používání laiky. Rozváděče jsou určené pro instalaci a používání ve venkovním i vnitřním prostředí, jsou stabilního provedení s pevnými částmi konstrukce.

Technické provedení:
Elektroměrový rozváděč s vnitřní výzbrojí pro 2x dvousazbové měření. V sestavě s přípojkovou skříní je složen ze dvou modulů pevně spojených vedle sebe (ES). Vnitřní výzbroj dle jednotlivých provedení sestává ze stavitelných úchytů pro upevnění elektroměru a přijímače HDO, jističe přijímače HDO u dvousazbových rozváděčů, svorkovnice PEN a řadových svorek pro vývod. Standardní provedení rozváděče umožňuje osazení hlavního třífázového jističe do 40A. Výzbroj přípojkové skříně standardně tvoří poj. spodky vel. 00. Kryty jsou upraveny na zaplombování. Rozváděče jsou dodávány bez hlavního jističe a bez pojistkových vložek.

  • Značka DCK HOLOUBKOV
Elektroměrové skříně vydrátované kompletní
  • Provedení 1-patrové
  • Počet elektroměrových polí 2
  • Počet míst pro přepínač tarifu 2
  • Spodní připojovací prostor Se svorkami
  • Způsob montáže Přisazená / částečně zapuštěná montáž
  • Materiál Plast
  • Počet řad rozvodnic 1
  • Počet polí 1
  • S montážní deskou Ano
  • Stupeň krytí (IP) IP44
  • Výška 1810 mm
  • Šířka 1110 mm
  • Hloubka 220 mm
