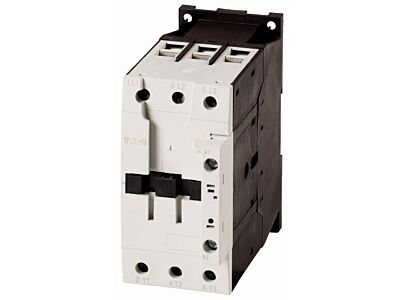

DILM50(TVC200) Výkonový stykač 50A/ 22k

DILM50(TVC200) Výkonový stykač 50A/ 22k

Kód ELFETEX
10.097.623
EAN
4015082778415
Kód výrobce
277841

Informace o produktu

Výkonový stykač, Aplikace: Výkonové stykače pro motory, Výkonové stykače do 170 A, 3pólové, Kategorie užití: AC-1: Neinduktivní nebo jen slabě induktivní zátěže, topné odpory, AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu, AC-4: Motory s kotvou nakrátko: spouštění, brždění protiproudem, reverzace, tipovací provoz, Typy svorek: Šroubové svorky, poznámka: Vhodné také pro motory třídy účinnosti IE3., Zařízení třídy IE3 jsou na obalu označeny logem., Póly: 3-pólové, Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 50 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud, 3pólový, 50 - 60 Hz Otevřený při 40 °C: Ith =Ie= 80 A, zakrytá: Ith= 58 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud 1pólový bez krytu: Ith= 162 A, zakrytá: Ith= 145 A, Max. výkon pro třífázové motory, 50 - 60 Hz AC-3 220 V 230 V: P= 15.5 kW, 380 V 400 V: P= 22 kW, 660 V 690 V: P= 30 kW, Max. výkon pro třífázové motory, 50 - 60 Hz AC-4 220 V 230 V: P= 6 kW, 380 V 400 V: P= 10 kW, 660 V 690 V: P= 14 kW, Lze kombinovat s pomocným kontaktem: DILM150-XHI(V).., DILM1000-XHI(V).., Poznámky: Spínací prvky podle EN 50012., Druh proudu AC/DC: AC ovládání
  • Značka EATON
Výkonové stykače pro střídavý proud
  • Jmen. napájecí napětí AC 50Hz 200 - 200 V
  • Jmen. napájecí napětí AC 60Hz 200 - 220 V
  • Typ napětí pro ovládání AC
  • Jmen.provoz.proud Ie AC1, 400V 80 A
  • Jmen.provoz.proud Ie AC3, 400V 50 A
  • Jmenovitý výkon při AC3, 400 V 22 kW
  • Měřený provozní proud Ie při AC-4,400 V 21 A
  • Měřený provozní výkon Ie při AC-4,400 V 10 kW
  • Měřený pracovní výkon NEMA 29.8 kW
  • Typ připojení hlavního obvodu Šroubová svorka
  • Počet hlavních spín.kontaktů 3
