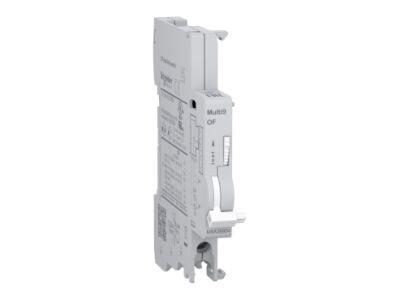

Kontakt M9A26904 OF 24-415VAC 24-130VDC

Tento elektrický pomocný kontakt Multi9 je modulární kontakt OC používaný jako vzdálená signalizace polohy připojeného zařízení. V AC síti je jmenovitý proud In 6 A při 24 V AC až 240 V AC, 3 A při 277 V AC a 415 V AC s pracovní frekvencí 50 Hz až 60 Hz. V DC síti je jmenovitý proud In 6 A při 24 V DC, 2 A při 48 V DC, 1,5 A při 60 V DC, 1 A při 110 V DC a 130 V DC. Má 1polohový spínač s kontakty typu 1 C/O. Je určeno pro nové nebo renovované instalace v průmyslu a u výrobců OEM. Tento OC kontakt je kompatibilní s řadami Multi9, jako jsou C60BP, C60SP, C60 a N40. OF je buď použit pro zkrácený název zařízení, nebo jako kód kompatibility. Má šroubovou svorku ve spodní části. Připojení umožňuje použití tuhého měděného kabelu s průřezem 2,5 mm². Má šroubovou svorku ve spodní části. Připojení umožňuje použití dvou tuhých měděných kabelů s průřezem 1,5 mm². Jmenovité izolační napětí Ui je až 500 V. Má jmenovité impulzní výdržné napětí Uimp 4 kV. Lze jej namontovat na DIN lištu pro modulární instalaci. Šířka v 9mm modulech je 1. Rozměry jsou (Š) 9 mm × (V) 85 mm × (H) 73 mm. Barva produktu je bílá. Hmotnost produktu je 30 g. Stupeň znečištění je 3. Úroveň tropikalizace je ošetření 2. Délka odizolování vodiče je 9 mm. Utahovací moment připojení je 1 N·m (spodní) pro šroubovák typu PZ1. Stupeň krytí IP je IP20. Provozní teplota je od -25 °C do +70 °C. Skladovací teplota je od -40 °C do +85 °C. Tento produkt je v souladu s normami EN/IEC 60947-5-1, EN 62019-2, GB/T 14048.5, UL 1077, UL 489, C22.2 č. 5, C22.2 č. 235. Má kvalitativní označení EAC a CCC a je certifikován podle CE, UKCA a UL.
