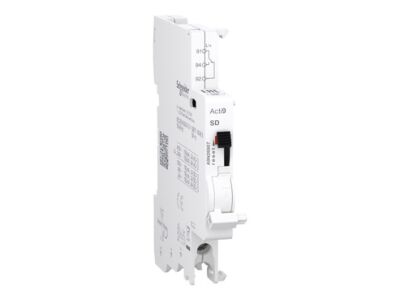

1 SD signalizační kontakt 0,1-6A

Toto elektrické příslušenství Acti9 je modulární poruchový kontakt, který se používá jako dálková signalizace vybavení při poruše přidruženého zařízení. Ve střídavé síti je jmenovitý proud In 6A při 24VAC až 240VAC a 3A při 415VAC s pracovní frekvencí 50Hz až 60Hz. Ve stejnosměrné síti je jmenovitý proud In 6A při 24VDC, 2A při 48VDC, 1,5A při 60VDC a 1A při 130VDC. Má 1 polohový spínač s kontakty typu 1 C/O. Je určeno pro novou nebo rekonstruovanou instalaci v malých komerčních nebo jiných budovách. Tento poruchový kontakt je kompatibilní s řadami Acti9, jako jsou C120, C60H-DC, SW60-DC, C60PV-DC a xC60. SD se používá buď pro krátký název zařízení, nebo pro kód kompatibility. Mechanický indikátor je k dispozici v rámci výrobku pro místní signalizaci. Ve spodní části má šroubovou svorku. Připojení umožňuje připojení pevného měděného kabelu o průřezu 0,5 mm² až 2,5 mm². Ve spodní části má šroubovou svorku. Umožňuje připojení pružných měděných kabelů (2 kabely) o průřezu 1,5 mm². Ve spodní části má šroubovou svorku. Umožňuje flexibilní připojení měděných kabelů (2 kabely) s průřezem kabelu 1,5 mm². Jmenovité izolační napětí Ui je až 500 V. Jmenovité impulzní výdržné napětí Uimp je 4 kV. Lze jej namontovat na lištu DIN pro modulární instalaci. Šířka v rozteči 9 mm je 1. Rozměry jsou (Š) 9 mm x (V) 85,3 mm x (H) 68 mm. Barva produktu je bílá. Hmotnost produktu je 30 g. Stupeň znečištění je 3. Stupeň tropizace je úprava 2. Délka odizolování drátu je 9 mm. Utahovací moment připojení je 1 N.m (dole) pro šroubovák typu PZ1. Stupeň krytí IP je IP20. Provozní teplota je od -25 °C do +70 °C. Skladovací teplota je od -40°C do +85°C. Tento výrobek splňuje normy EN/IEC 60947-5-1 a GB/T 14048.5. Má značky kvality EAC a CCC a certifikáty CE a UKCA.
