Kód ELFETEX
10.077.901
MOREK Svorka OTL 95 červená
Informace o produktu
Univerzální řadové svorky OTL jsou určeny pro měděné a hliníkové vodiče. Svorky jsou vhodné pro všechny typy měděných nebo hliníkových vodičů s průřezem do 300 mm². Do univerzálních řadových svorek OTL je možné umístit měděné vodiče i v počtu více kusů dle příslušného typu svorky (viz tabulka připojitelnosti vodičů do univerzálních řadových svorek OTL na str. 9).

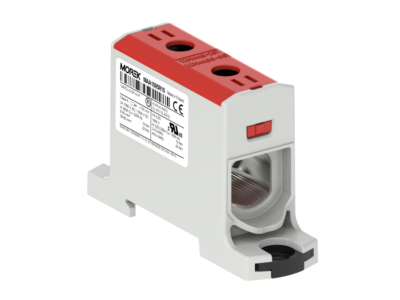

Univerzální řadová svorka OTL 95-1xAl/Cu 6-95mm² 1000V červená
Objednací číslo | MAA1095R10 |
---|---|
EAN | 4744397013897 |
Barevný odstín | Červená |
Materiál vodiče | Al/Cu |
Rozsah upínaných vodičů min. (mm²) | 6 |
Rozsah upínaných vodičů max. (mm²) | 95 |
Vstupní vodič min. (mm²) | 6 |
Vstupní vodič max. (mm²) | 95 |
Výstupní vodič min. (mm²) | 6 |
Výstupní vodič max. (mm²) | 95 |
Počet připojovacích míst | 2 |
Jmenovitý proud (A) | 245 (Cu) / 220 (Al) |
Jmenovité napětí (V) | 1000 |
Provozní teplota (°C) | 80 |
Materiál | Pocínovaný hliník, polyamid PA6 |
Způsob uchycení | Lišta DIN, šroub |
Šířka (mm) | 25 |
Délka (mm) | 84 |
Výška (mm) | 51 |
Hmotnost (g) | 65 |
Šroub, inbus | Hex 6 |
Utahovací moment (Nm) | 12 Nm (6 - 25 mm²)22 Nm (35 - 95 mm²) |
Stupeň krytí | IP20 |
Certifikace | EN 61238-1; EN60947-7-1 |
Klasifikace hořlavosti | UL94 V0 |
Celní kód CN8 | 85369010 |
Balení (ks) | 10 |
- Značka MOREK
Průchozí svorkovnice
- Barva Červená
- Šířka 25 mm
- Výška 51 mm
- Hloubka 84 mm
- Jmenovité napětí 1000 V
- Rozsah provozních teplot 80 °C
- Počet připojovacích bodů na úrovni 2
- Jmenovitý proud In 245 A
