HAKEL Svodič HSA PV 600/2 M

HAKEL Svodič HSA PV 600/2 M

Značka
HAKEL
Kód ELFETEX
11.476.035
EAN
8590681172094
Kód výrobce
27234
Recyklační poplatek vč. DPH
0,33 Kč

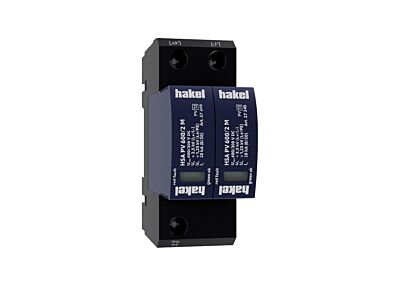

Obrázek je pouze ilustrativní.

Informace o produktu

Ke stažení

Informace o produktu

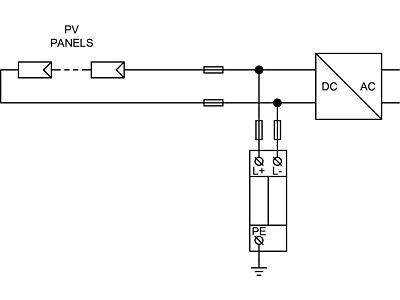

Svodiče rázového přepětí typu T2 pro fotovoltaické (PV) systémy v U nebo Y zapojení. Výhodou zapojení Y oproti U je odolnost vůči zemnímu spojení pracovních vodičů a nulový reziduální (svodový) proud vodičem PE. Jednotlivé varistorové sekce zapojené mezi svorky L+, L- a PE jsou opatřeny interními odpojovači, které jsou aktivovány při poruše (přehřátí) varistorů a jsou schopny přerušit DC proud. Speciální konstrukce vnitřního odpojovače dovoluje instalaci bez předřazeného předjištění. Instalují se na DC straně v PV aplikacích bez vnějšího LPS nebo s vnějším LPS, kde je dodržena dostatečná vzdálenost „s“. Jsou vhodné pro všechny hladiny LPL. Zajišťují vyrovnávání potenciálů plusových a mínusových sběrnic PV systémů a likvidaci transientních přepětí vznikajících při atmosférických výbojích nebo spínacích procesech. Označení M specifikuje konstrukční provedení s výměnným modulem. Označení S specifikuje provedení s dálkovou signalizací. Instaluje se dle norem: ČSN EN 62305 ed. 2, IEC 61643-32:2017, ČSN CLC/TS 50539-12, ČSN 33 2000-7-712 ed. 2.
  • Značka HAKEL
Přepěťové svodiče pro systémy elektrického napájení
  • Způsob montáže DIN lišta 35 mm

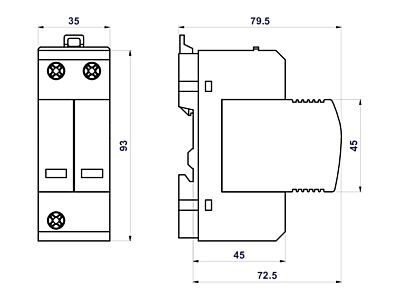

  • Montážní velikost 2 TE
  • Jmenovitý svodový rázový proud (8/20) 20 kA
  • Testovací třída typ 2 Ano
  • Signalizace na zařízení Optický
  • Max. trvalé napětí DC 600 V
  • Stupeň krytí (IP) IP20
  • Max.PV-napětí 500 V
  • Max.průměr neohebného vodiče (jedno/více žilový) 35 mm²
  • Max.průměr ohebného vodiče (jemnožilového) 25 mm²
  • Forma sítě DC Ano
  • Max.odvozený zkratový proud ( 8/20 ) 40 kA
  • Odolnost proti zkratu ( Isccr ) 10 kA
