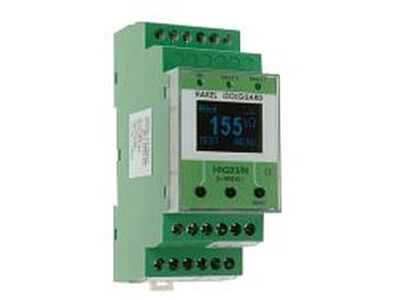

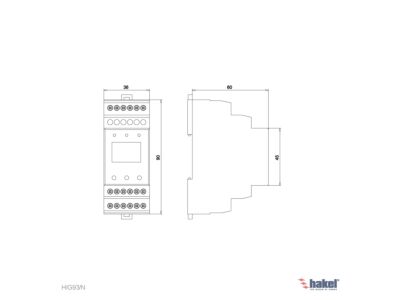

HAKEL Hlídač HIG93/N

HAKEL Hlídač HIG93/N

Kód ELFETEX
11.247.802
EAN
8590681119242
Kód výrobce
70925

Informace o produktu

Hlídač izolačního stavu z produkce firmy HAKEL řady ISOLGUARD HIG93/N je určen k monitorování izolačního stavu jednofázových i třífázových izolovaných IT-soustav, navržených a provozovaných podle norem ČSN EN 61 010-1, ČSN 33 2000-4-41 ed.2, EN 50 522, ČSN EN 61 936-1.
Umožňuje monitorování 1fázových i 3fázových IT-sítí až do maximálního provozního napětí 275 V AC, eventuelně 3×275 V AC. Pokud je požadováno monitorování izolačního stavu 1fázové nebo 3fázové IT-sítě s vyšším provozním napětím, je nutno vytvořit její umělý střed a to pomocí tlumivek řady TL z produkce fy HAKEL. Takto vytvořený střed se připojuje na svorku hlídače HIG93/N. Samotný hlídač je napájen stejnosměrným napětím 24 V DC.
Hlídač je vybaven displejem pro zobrazení číselné hodnoty naměřeného izolačního odporu. Dále ovládacími tlačítky pro nastavení parametrů hlídače a signalizačními LED diodami pro zobrazení stavu kontrolované sítě a hlídače. K hlídači je možno připojit moduly dálkové signalizace stavu kontrolované sítě řady MDS-D z produkce fy HAKEL.
Hlídač HIG93/N je vybaven komunikační linkou RS485 a může komunikovat s nadřízeným počítačem po průmyslové sběrnici RS485 protokolem vycházejícím z protokolu PROFIBUS. Popis komunikačního protokolu je k dispozici uživatelům.
Dvě vestavěná signalizační relé s přepínacími kontakty umožňují signalizaci alarmů pro dvě nezávisle nastavené hodnoty kritického izolačního odporu. Hlídač má volitelnou funkci paměti alarmu s možností zrušení alarmu tlačítkem na hlídači. Je možné provádět místní i dálkový test funkce hlídače.
Nesmí být zapojeno více hlídačů izolačního stavu na stejnou IT-síť.

  • Napájecí napětí  Us  18 až 36 V DC
  • Maximální provozní napětí hlídané IT sítě (bez vnější tlumivky)  Un  275 V AC
  • Spotřeba  P  max. 5 VA
  • Měřící napětí  Um  12 V DC
  • Měřící proud  Im  < 0,6 mA
  • Střídavý vnitřní odpor měřícího vstupu  Zi  > 220 kΩ
  • Rozsah zobrazované hodnoty na displeji  Risol  5 kΩ až 900 kΩ
  • Přesnost měření 5 kΩ … 10 kΩ   2 kΩ
  • Přesnost měření 10 kΩ … 900 kΩ   ± 10%
  • Kritický izolační odpor  Rcrit  nastavitelný 5 kΩ až 300 kΩ
  • Hystereze hlídaného izolačního odporu  Rhyst  nastavitelný 0 až +100% Rcrit
  • Zpoždění reakce signalizace  tON  nastavitelný 0 až 60 sec.
  • Krytí dle ČSN EN 60 529   IP20
  • Hmotnost  m  160 g
  • Materiál pouzdra   PA-UL94 V0
  • Způsob montáže   na lištu DIN 35
  • Doporučený průřez připojovaných vodičů  S  1 mm2
  • Pracovní teplota  -10°C - +60°C
  • Atmosférický tlak   86 až 106 kPa
  • Pracovní poloha   libovolná
  • Relativní vlhkost prostředí   28 g H2O /kg suchého vzduchu
  • Kategorie přepětí / zkušební napětí   III dle ČSN EN 60 664-1
  • Stupeň znečištění   2 podle ČSN EN 60 664-1
  • Druh provozu   trvalý



  • Značka HAKEL
