Kód ELFETEX
11.214.333

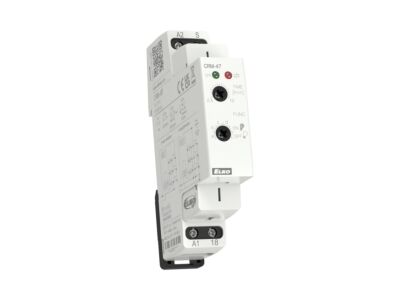

ELKO EP Automat CRM-47/230V schodišťový
Informace o produktu
POPIS
Schodišťové automaty umožňují zpožděné vypnutí osvětlení na schodištích, chodbách, vstupech, společných prostorách nebo pro zpožděný doběh ventilátorů na WC nebo v koupelně.
Inteligentní schodišťový automat nabízí podobné možnosti použití jako CRM-4, přičemž je možné u funkcí a, b probíhající zpoždění opakovaně krátkým stiskem ovládacího tlačítka (tlačítek) prodloužit. Každý krátký stisk násobí potenciometrem nastavený čas. Maximální hodnota takto prodlouženého zpoždění bude vždy 30 minut, bez ohledu na počet stisků.
Dlouhým stiskem (>2 s) lze výstup naopak předčasně vypnout a ukončit probíhající zpoždění.
Ovládací vstup s možností zatížení až 100 mA zátěží (doutnavky, LED v tlačítku, aj.).
Funkce (volitelné otočným přepínačem na čelním panelu):
a - schodišťový automat, programovatelný se signalizací před vypnutím
b - schodišťový automat, programovatelný bez signalizace před vypnutím
c - impulsní relé (stiskem zapni, stiskem vypni)
d - impulsní relé s dočasováním
ON (trvale sepnuto) - např. při úklidu, stěhování
OFF (trvale rozepnuto) - např. při výměně svítidel
Funkce ZERO CROSS: spíná výstupní kontakt při průchodu napětí nulou.
Nastavitelná časová prodleva (t) 0.5 – 10 m.
Zvládá nárazové proudy až 80 A.
3-vodičové nebo 4-vodičové zapojení (vstup S je možno ovládat potenciálem A1 nebo A2).
TECHNICKÉ PARAMETRY
Výstup: 1x spínací, 16 A
Provedení: 1-MODUL
Napájecí napětí (frekvence): AC 230 V (50/60 Hz)
Časový rozsah: 0.5 s - 10 min
Počet funkcí: 6
Rozměry: 90 x 17.6 x 64 mm
- Značka ELKO EP
Schodišťové automaty
- Způsob montáže Na DIN lištu
- Funkce Elektronický s multifunkcí
- Montážní hloubka 64 mm
- Šířka vyjádřená počtem modulárních jednotek 1
- Řídící napětí 1 230 - 230 V
- Typ řídícího napětí 1 AC
- Typ řídícího napětí 2 AC
- Frekvence řídícího napětí 1 50 - 60 Hz
- Typ obvodu 3 - a 4-vodičové zapojení
- Varování před vypnutím Bez
- Řazení za sebou Bez
- Typ napájecího napětí AC
- Rozsah napájecího napětí 230 - 230 V
- Jmenovitý spínací proud 16 A
- Počet spínacích kontaktů 1
