Kód ELFETEX
11.202.408

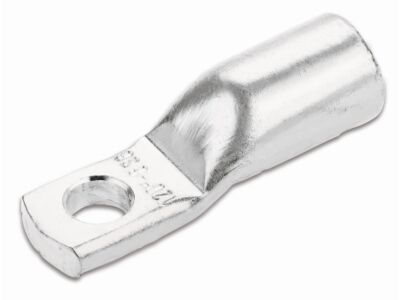

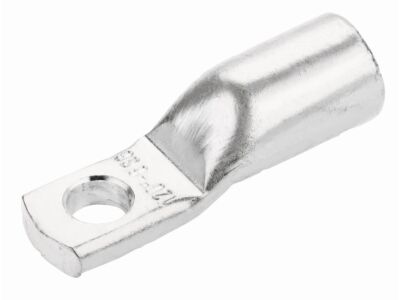

CIMCO Neizolované trubkové oko SG Cu 185/16 mm
Informace o produktu
Trubková kabelová oka pro připojení rozváděčů, řada SG. Provedení s úzkou přírubou, bez revizního otvoru, materiál: Cu-ETP podle DIN EN 13 600, měkký, F20, takže lze bez problémů lisovat ručně i při velkých průřezech. Povrch: pocínovaný. Průřez: 185 mm²; Ø šroubu: 16 mm; ØD1: 19; A: 30; B: 26; ØD3: 17; ØD2: 24; C1: 16; C2: 18; L: 64; Lisování 7 mm: 2; Lisování 5 mm: 4; PU/jednotka: 1.
- Značka CIMCO
Kabelová oka trubková pro Cu-vodič
- Povrchová úprava Cínované
- Jmenovitý průřez 185 mm²
- Úhel připojení 180° (horizontální)
- Tvar příruby Kruhový tvar
- Počet montážních otvorů 1
- Materiál Měď
- Připojení-rozměr metric.závitu 16
- Příruba úzké provedení Ano
- Izolovaný Ne
- S kontrolním otvorem, průhledem Ne
- Vhodný pro vodiče s jemnými drátky Ano
- Vhodné pro pevná jádra Ne
- Vhodné pro vícelankové vodiče Ano
- Vhodné pro jemně zapojené vodiče Ano
