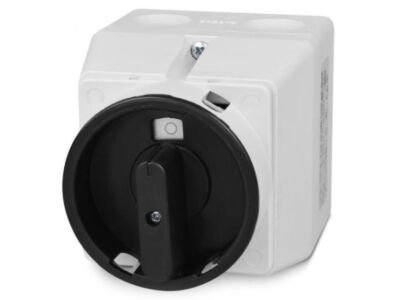

SEZ Spínač S 25 JPUM 1103 A6S

Popis: Vačkový spínač 0-1 uzamykatelný, malé provedení

Parametry:

• Jmenovité izolační napětí Ui,V: 690
• Jmenovité impulzní výdržné napětí Uimp, kV: 4
• Jmenovitý tepelný proud Ith,A: 25
• Jmenovitý pracovní proud ,A, AC-21A - ohmické zátěže; AC-1-málo induktivní zátěže: 25
• Jmenovitý pracovní výkon, kW/jmenovitý pracovní proud Ie,A:

AC-3 motory s kotvou nakrátko; Spouštění, vypínání za chodu

- 1 fáze 220-40 V: 1,7/9,6

- 3 fáze 220-240 V: 3

- 380-440 V:  4/7,2

- 500 V:  4

AC-23A spínání motorových a vysokoinduktivních zátěží

-  1 fáze 220-240 V: 3/17

-  3  fáze 220-240 V: 5,5

-  380-440 V: 11/19,8

-  500 V:  11

• Jmenovitý pracovní proud Ie, A

-stejnosměrný - 24V: 25/8

-(spínání s jedním kontaktem) - 48V: 1/0,3

-DC-21A / DC-22A - 110 V: 1/0,3

-(odporová zátěž /stejnosměrné motory) - 220V: 0,3/0,2

• Jmenovitý podmíněný zkrat. proud, kA: 5
• s pojistkou gG, A: 25
• Jmenovitý krátkodobý výdržný proud - 1 sec Icw, A: 500
• Zkratová spínací schopnost Icm, A: 500
• Mechanická trvanlivost (cykly): 106
• Rozsah připojovacích vodičů, mm2: 1,5-4
• Připojovací šroub: M4
• Ovládací hřídel:  5
