SEZ Spínač S 25 JPDM 1103 A6

SEZ Spínač S 25 JPDM 1103 A6

Značka
SEZ KROMPACHY
Kód ELFETEX
11.248.508
EAN
8585032694943
Kód výrobce
0113021
Recyklační poplatek vč. DPH
0,46 Kč

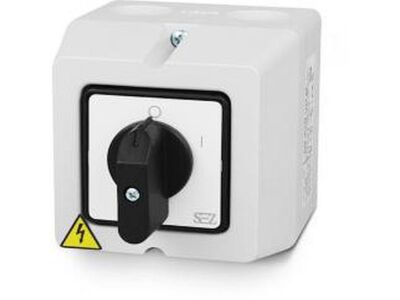

Obrázek je pouze ilustrativní.

Informace o produktu

Ke stažení

Informace o produktu

Popis: Vačkový spínač 0-1 malé provedení

Parametry:

  • Jmenovité izolační napětí Ui,V: 690
  • Jmenovité impulzní výdržné napětí Uimp, kV: 4
  • Jmenovitý tepelný proud Ith,A: 25
  • Jmenovitý pracovní proud ,A, AC-21A - ohmické zátěže; AC-1-málo induktivní zátěže: 25
  • Jmenovitý pracovní výkon, kW/jmenovitý pracovní proud Ie,A:

AC-3 motory s kotvou nakrátko; Spouštění, vypínání za chodu

- 1 fáze 220-40 V: 1,7/9,6

- 3 fáze 220-240 V: 3

- 380-440 V:  4/7,2

- 500 V:  4

AC-23A spínání motorových a vysokoinduktivních zátěží

-  1 fáze 220-240 V: 3/17

-  3  fáze 220-240 V: 5,5

-  380-440 V: 11/19,8

-  500 V:  11

  • Jmenovitý pracovní proud Ie, A

-stejnosměrný - 24V: 25/8

-(spínání s jedním kontaktem) - 48V: 1/0,3

-DC-21A / DC-22A - 110 V: 1/0,3

-(odporová zátěž /stejnosměrné motory) - 220V: 0,3/0,2

  • Jmenovitý podmíněný zkrat. proud, kA: 5
  • s pojistkou gG, A: 25
  • Jmenovitý krátkodobý výdržný proud - 1 sec Icw, A: 500
  • Zkratová spínací schopnost Icm, A: 500
  • Mechanická trvanlivost (cykly): 106
  • Rozsah připojovacích vodičů, mm2: 1,5-4
  • Připojovací šroub: M4
  • Ovládací hřídel:  5
  • Značka SEZ KROMPACHY
Ovládací spínače
  • Funkce přepínače Vypínač Zap /vyp
  • Typ přepínače Vypínač Zap /vyp
  • Max. jmenovité provozní napětí Ue AC 690 V
  • Jmenovitý trvalý proud Iu 25 A
  • Počet spínacích poloh 2
  • Konstrukční typ zařízení Přisazené zařízení
  • Typ ovládacího prvku Otočný ovladač
  • Krytí (IP), přední strana IP65
