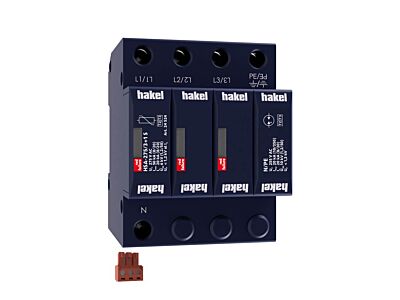

HAKEL Svodič HSA-275/3+1 S

HAKEL Svodič HSA-275/3+1 S

Značka
HAKEL
Kód ELFETEX
11.247.733
EAN
8590681115046
Kód výrobce
24524
Recyklační poplatek vč. DPH
0,53 Kč
Obrázek je pouze ilustrativní.

Informace o produktu

Ke stažení

Informace o produktu

Svodiče rázového přepětí typu T2+T3 zajišťují vyrovnávání potenciálů a omezují spínací, indukované a zbytkové přepětí v sítích nn. Výrobky jsou složeny z varistorů s velkou svodovou schopností. V provedení 1+1 a 3+1 jsou navíc v kombinaci s bleskojistkou, která zajišťuje nulový průsakový proud vodičem PE. Instalují se na rozhraní zón LPZ 1 – LPZ 3 do podružných rozvaděčů a ovládacích skříní. Pokud výrobek obsahuje dvě svorky PE (resp. PEN), nesmí být použity jako můstek PE (PEN). Označení M specifikuje konstrukční provedení s výměnným modulem. Označení S specifikuje provedení s dálkovou signalizací. Instaluje se dle norem: ČSN EN 62305 ed. 2, ČSN 33 2000-5-534 ed. 2, ČSN CLC/TS 61643-12.
  • Značka HAKEL
Přepěťové svodiče pro systémy elektrického napájení
  • Jmenovitý svodový rázový proud (8/20) 20 kA
  • Jmenovité napětí AC 230 V
  • Max. trvalé napětí AC 275 V

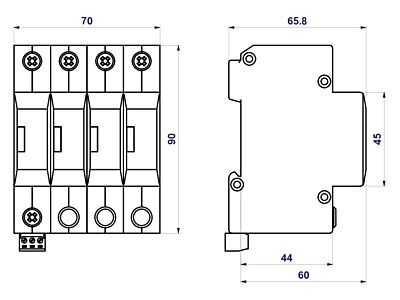

  • Montážní velikost 4 TE
  • Stupeň ochrany 1.2 kV
  • Ochranná úroveň L-N 1.2 kV
  • Ochranný znak N-PE 1.3 kV
  • S kontaktem pro dálkovou signalizaci Ano
  • Způsob montáže DIN lišta 35 mm
  • Počet vodičů (bez uzemnění) 4
  • Testovací třída typ 2 Ano
  • Signalizace na zařízení Optický
  • Stupeň krytí (IP) IP20
  • Max.průměr neohebného vodiče (jedno/více žilový) 25 mm²
  • Max.průměr ohebného vodiče (jemnožilového) 16 mm²

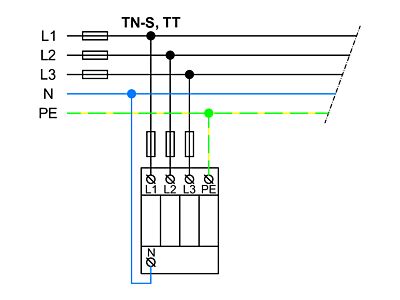

  • Forma sítě TN-S Ano
  • Forma sítě TT Ano
  • Forma sítě TN-C-S Ano
  • Max.odvozený zkratový proud ( 8/20 ) 50 kA
  • Odolnost proti zkratu ( Isccr ) 60 kA
