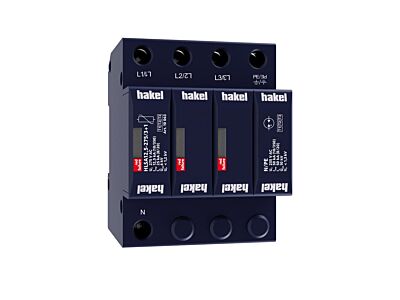

HAKEL Svodič HLSA12,5-275/3+1

HAKEL Svodič HLSA12,5-275/3+1

Značka
HAKEL
Kód ELFETEX
11.247.682
EAN
8590681113295
Kód výrobce
10063
Recyklační poplatek vč. DPH
0,68 Kč
Obrázek je pouze ilustrativní.

Informace o produktu

Ke stažení

Informace o produktu

Svodiče impulzních proudů a rázového přepětí typu T1+T2+T3. Výrobky jsou složeny z varistorů s velkou svodovou schopností. V provedení 1+1 a 3+1 jsou navíc v kombinaci s bleskojistkou, která zajišťuje nulový průsakový proud vodičem PE. Vhodné pro objekty s uvažovanou hladinou ochrany LPL III a LPL IV. Instalují se na rozhraní zón LPZ 0 – LPZ 1 a vyšší, co nejblíže vstupu kabelového vedení do objektu - hlavních rozvaděčů. V případě instalace svodiče označeného T1+T2+T3 v hlavním rozvaděči je nezbytné instalovat také svodiče přepětí T2 a T3 v podružných rozvaděčích. Pokud výrobek obsahuje dvě svorky PE (resp. PEN), nesmí být použity jako můstek PE (PEN). Označení M specifikuje konstrukční provedení s výměnným modulem. Označení S specifikuje provedení s dálkovou signalizací. Instaluje se dle norem: ČSN EN 62305 ed. 2, ČSN 33 2000-5-534 ed. 2, ČSN CLC/TS 61643-12.
  • Značka HAKEL
Kombinované svodiče typ 1

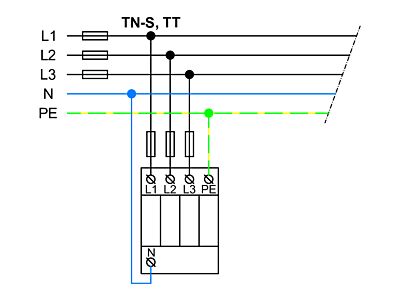

  • Forma sítě TN-C-S Ano
  • Forma sítě TN-S Ano
  • Forma sítě TT Ano
  • Počet pólů 4

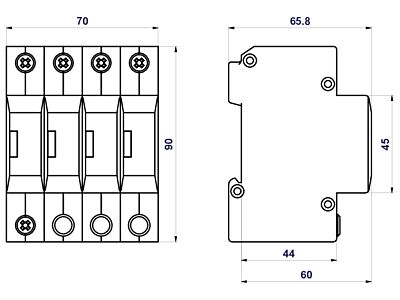

  • Montážní velikost 4 TE
  • Způsob montáže DIN lišta 35 mm
  • Bleskový impulsní proud (10/350) 12.5 kA
  • Vyfukovací Ano
  • Max. trvalé napětí AC 275 V
  • Jmenovité napětí AC 230 V
  • Testovací třída Typ 1 a 2
  • Ochranná úroveň L-N 1.2 kV
  • Signalizace na zařízení Optický
  • Stupeň krytí (IP) IP20
  • Ochranný znak N-PE 1.3 kV
  • Max.průměr neohebného vodiče (jedno/více žilový) 25 mm²
  • Max.průměr ohebného vodiče (jemnožilového) 16 mm²
  • Specifická energie (W/R) 39 kJ/Ohm
  • Energeticky koordinované ochranné působení na koncový přístroj Ano
