Spínač P1-32/M4/SVB

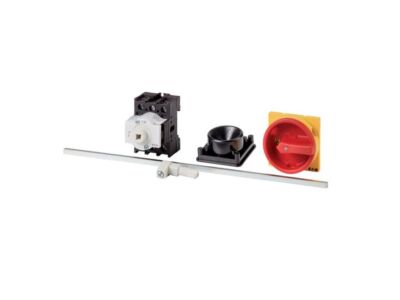

main product photo
Obrázek je pouze ilustrativní.

Spínač P1-32/M4/SVB

Značka
EATON
Kód ELFETEX
11.124.419
EAN
4015081694457
Kód výrobce
172865
Recyklační poplatek vč. DPH
0,51 Kč
Přidat k porovnání

Informace o produktu

Ke stažení

Informace o produktu

Hlavní spínač, Sortiment: Hlavní vypínač, Přepínač údržby, Vypínače pro opravy, Označení typu: P1, Funkce STOP: Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou, poznámka: S kovovou osou pro hloubku rozváděčové skříně 400 mm, Informace k rozsahu dodávky: Pomocný kontakt nebo neutrální vodič lze namontovat dodatečně., 3-pólové, Možnost uzamčení: Uzamykatelný v poloze 0, Stupeň krytí: Vpředu IP65, Provedení: Zadní montáž, Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 15 kW, Jmenovitý trvalý proud: Iu = 32 A, Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, Vypínače podle normy ČSN EN 60947-3
  • Značka EATON
Výkonové odpínače
  • Počet přepínačů 1
  • Max. jmenovité provozní napětí Ue AC 690 V
  • Jmenovité pracovní napětí 690 - 690 V
  • Jmenovitý trvalý proud Iu 32 A
  • Měřený trvalý proud při AC-23,400 V 32 A
  • Dimenzovaný trvalý proud při AC-21,400 V 32 A
  • Jmenovitý výkon při AC3, 400 V 13 kW
  • Jmenovitý krátkodobý výdržný proud Icw 0.64 kA
  • Jmenovitý pracovní výkon při AC-23, 400V 15 kW
  • Spínaný výkon při 400 V 15 kW
  • Jmenovitý podmíněný zkratový proud Iq 80 kA
  • Počet pólů 3
  • Konstrukční typ zařízení Vestavěné zařízení pevně zabudované
  • Barva ovládacího prvku Červená
  • Typ ovládacího prvku Otočný pohon dveřní spojky
  • Typ připojení hlavního obvodu Šroubová svorka
  • Krytí (IP), přední strana IP65
  • Druh ochrany ( NEMA) 12
  • Šířka 72 mm
  • Výška 70 mm
  • Hloubka 340 mm
  • Materiál pouzdra Plast
  • Uzamykatelné Ano
  • Integrován pohon motoru Ne
  • Verze jako zařízení nouzového zastavení Ano
  • Provedení jako hlavní vypínač Ano
  • Provedení jako bezpečnostní spínač Ne
  • Provedení jako údržový /servisní spínač Ano
  • Vhodné pro čelní montáž 4-otvory Ne
  • Vhodné pro čelní montáž centrálně Ne
  • Vhodné pro montáž do rozvaděče Ne
  • Vhodné pro zadní montáž Ano
  • Volitelný pohon Ne
  • Volitelná napěťová spoušť Ne
  • Provedení jako otočný spínač Ne
  • S předmontovanou kabeláží Ne
  • Vhodné pro podlahovou montáž Ne
