OBO BETTERMANN Mřížový žlab Magic G G-GRM 150 100 A4

Přeskočit na konec galerie s obrázky

Přeskočit na začátek galerie s obrázky

Obrázek je pouze ilustrativní.

OBO BETTERMANN Mřížový žlab Magic G G-GRM 150 100 A4

Značka

OBO BETTERMANN

Kód ELFETEX

10.975.616

EAN

4012195771654

Kód výrobce

6005574

Informace o produktu

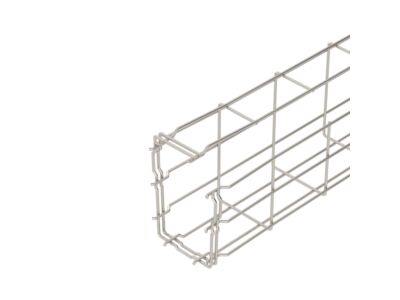

Mřížový žlab ve tvaru G z bodově svařovaného ocelového drátu s různými výškami bočnic a šířkami. Možnost přímé montáže na stěnu a strop. Údaje o zatížení při různých druzích uložení poskytujeme na dotázání.

Značka OBO BETTERMANN

Drátěné žlaby

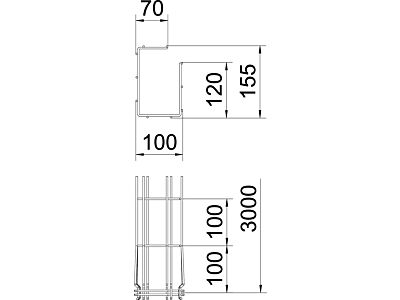

Tvar profilů Tvar G
Výška 150 mm
Šířka 100 mm
Délka 3000 mm
Efektivní průřez 10700 mm²
Provedení Zabudovaný konektor
Integrovaná přepážka Bez
Materiál dutinky Nerez
Kvalita materiálu Nerezová ocel 316 (1.4401)
Povrchová úprava Bez povrchové úpravy
Hmotnost 1.27 kg/m
Vhodné pro funkční integritu Ne
Typ zátěžového testu podle IEC 61537 Typ II
Barva Nerez
Typ konektoru Připevnění naklapnutím
Průměr drátu dlouhé strany 3.9 mm
Možná rozteč podpěr 1 - 2.5 m
Bezpečné pracovní zatížení podle IEC 61537 při rozteči podpěr 1,0 m 600 N/m
Bezpečné pracovní zatížení podle IEC 61537 při rozteči podpěr 1,5 m 500 N/m
Bezpečné pracovní zatížení podle IEC 61537 při rozteči podpěr 2,0 m 350 N/m
Bezpečné pracovní zatížení podle IEC 61537 při rozteči podpěr 2,5 m 300 N/m
Průměr drártu příčné strany 3.9 mm
