DG1-34072FB-C21C

DG1-34072FB-C21C

Značka
EATON
Kód ELFETEX
10.973.390
EAN
4015081710935
Kód výrobce
9702-4006-00P
Recyklační poplatek vč. DPH
57,18 Kč

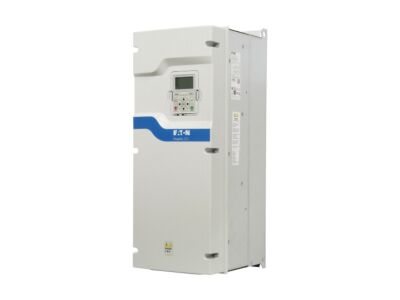

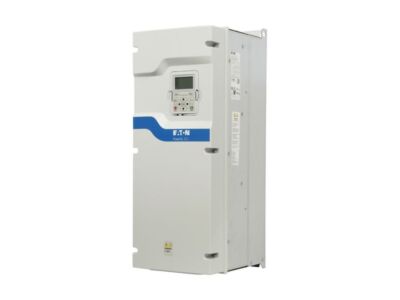

Obrázek je pouze ilustrativní.

Informace o produktu

Ke stažení

Informace o produktu

Frekvenční měnič, Označení typu: DG1, Jmenovité provozní napětí: Ue = 400 V AC, 3fázový, 480 V AC, 3fázový, 500 V AC, 3fázový, Výstupní napětí při Ue: U2 = 400 V AC, 3fázový, 480 V AC, 3fázový, 500 V AC, 3fázový, Síťové napětí (50/60Hz): ULN = 380 (-15%) - 500 (+10%) V, Jmenovitý pracovní proud při přetížení 150 %: Ie = 72 A, Upozornění: Jmenovitý provozní proud při spínací frekvenci 1 - 10 kHz a teplotě prostředí +50 °C pro přetížení 150 % a +40 °C pro přetížení 110 %., Jmenovitý pracovní proud při přetížení 110 %: Ie = 87 A, Upozornění: Cyklus přetížení po 60 s každých 600 s, Přiřazený jmenovitý výkon motora Upozornění: pro normální čtyřpólové třífázové asynchronní motory s vnitřním a vnějším chlazením s počtem otáček 1500 min-1 při 50 Hz nebo 1800 min-1 při 60 Hz, Cyklus přetížení po 60 s každých 600 s, při 400 V, 50 Hz, Přiřazený jmenovitý výkon motora Přetížení 150 %: P = 37 kW, Přetížení 110 %: P = 45 kW, Přetížení 150 %: IM = 68 A, Přetížení 110 %: IM = 82.1 A, Přiřazený jmenovitý výkon motora Upozornění: při 500 V, 50 Hz, Přiřazený jmenovitý výkon motora Přetížení 150 %: P = 45 kW, Přetížení 110 %: P = 55 kW, Přetížení 150 %: IM = 65 a, Přetížení 110 %: IM = 79 a, Přiřazený jmenovitý výkon motora Upozornění: při 480 V, 60 Hz, Přiřazený jmenovitý výkon motora Přetížení 150 %: P = 50 HP, Přetížení 110 %: P = 60 HP, Přiřazený jmenovitý výkon motora Přetížení 150 %: IM = 65 A, Přetížení 110 %: IM = 77 A, Stupeň krytí: IP21/NEMA1, Rozhraní/provozní sběrnice (integrovaná): Modbus RTU, Modbus TCP, BACnet MS/TP, Ethernet IP, Komunikační karta (volitelně): PROFIBUS, CANopen®, DeviceNet, SmartWire-DT, Vybavení: Odrušovací filtr, dodatečná ochrana plošných spojů, víceřádkový grafický displej, Brzdový střídač, Meziobvodová tlumivka, Konstrukční velikost: FS4, Normy a ustanovení: Všeobecné požadavky: ČSN EN 61800-2, Požadavky EMC: ČSN EN 61800-3, Požadavky na bezpečnost: ČSN EN 61800-5, IEC/EN 60950-1: SELF
  • Značka EATON
Frekvenční měniče do 1kV
  • Napájecí napětí od / do 380 - 480 V
  • Frekvence sítě (hodnota) 50/60 Hz
  • Počet vstupních fází 3
  • Počet výstupních fází 3
  • Max. výstupní frekvence 400 Hz
  • Max.výstupní napětí 480 V
  • Jmenovitý výstupní proud I2N 87 A
  • Max. odevzdaný výkon při kvadratické zátěži při jmenovitém výstupním napětím 45 kW
  • Max. odevzdaný výkon při lineární zátěži při jmenovitém výstupním napětím 74 kW
  • Relativní symetrická tolerance síťového kmitočtu 10 %
  • Relativní symetrická tolerance síťového napětí 10 %
  • Počet analogových výstupů 2
  • Počet analogových vstupů 2
  • Počet digitálních výstupů 1
  • Počet digitálních vstupů 8
  • S ovládáním Ano
  • Povolené použití v průmyslové oblasti Ano
  • Povolené použití v obytné a komerční oblasti Ano
  • Podpora protokolu pro TCP / IP Ano
  • Podpora protokolu pro PROFIBUS Ano
  • Podpora protokolu pro CAN Ano
  • Podpora protokolu pro MODBUS Ano
  • Podpora protokolu pro DeviceNet Ano
  • Podporuje protokol pro PROFINET IO Ano
  • Podpůrný protokol pro BAC síť Ano
  • Podpora protokolu pro jiné sběrnicové systémy Ano
  • Počet hardwarových rozhraní - průmyslový Ethernet 1
  • Počet HW-rozhraní - sériový 485 1
  • Počet HW-rozhraní - jiné 1
  • S připojením k PC Ano
  • Integrovaný brzdný střídač, měnič Ano
  • Možnost provozu ve 4-kvadrantech Ano
  • Typ převodníku U převodník
  • Stupeň krytí (IP) IP21
  • Druh ochrany ( NEMA) 1
  • Výška 630 mm
  • Šířka 243 mm
  • Hloubka 290 mm
