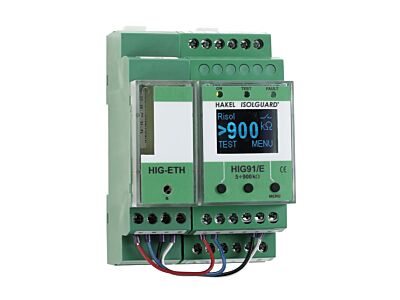

HAKEL Hlídač HIG91/E izolačního stavu

Hlídač izolačního stavu z produkce firmy HAKEL řady ISOLGUARD HIG91/E, je určen k monitorování izolačního stavu jednofázových i třífázových izolovaných IT-soustav, navržených a provozovaných podle norem ČSN EN 61 010-1, ČSN EN 50 522, ČSN EN 61 936-1, ČSN EN 61557-8. Umožňuje monitorování 1fázových i 3fázových IT-sítí až do maximálního provozního napětí 275V AC, eventuelně 3x275V AC. Pokud je požadováno monitorování izolačního stavu 1fázové nebo 3fázové ITsítě s vyšším provozním napětím, je nutno vytvořit její umělý střed a to pomocí tlumivek řady TL z produkce fy HAKEL. Takto vytvořený střed se připojuje na svorku hlídače HIG91/E. Hlídač je vybaveny displejem pro zobrazení číselné hodnoty naměřeného izolačního odporu. Dále ovládacími tlačítky pro nastavení parametrů hlídače a signalizačními LED diodami pro zobrazení stavu kontrolované sítě. K hlídači je možné připojit dálkové signalizace stavu kontrolované sítě řady MDS10. Hlídač HIG91/E je vybaveny modulem HIG-ETH, který umožňuje přímé připojení hlídače k počítačové síti ETHERNET, po které mohu komunikovat s PC počítačem. Jedno vestavěné signalizační relé s přepínacím kontaktem umožňuje připojení zařízení pro signalizaci alarmu. Hlídač má volitelnou funkci paměti alarmu s možností zrušení alarmu tlačítkem na hlídači. Je možné provádět místní i dálkový test funkce hlídače. Základní charakteristiky • Monitor izolačních stavů AC sítí s napětím 0 až 275V bez přídavných zařízení, vyšších napětí s přídavnou tlumivkou • Zobrazování měřené hodnoty izolačního odporu Risol na displeji v rozsahu 5 kOhm až 900 kOhm • Signalizační relé stavu izolačního odporu s přepínacím kontaktem • Připojení k počítačové síti ETHERNET 10Base-T nebo 100Base TX (automatické rozpoznání), konektor RJ45 • Komunikační protokoly HTTP (WEB, XML), SNMP, MODBUS TCP • Interní webové stránky pro zobrazení aktuálních hodnot a konfiguraci • Volitelná paměť vyvolaného alarmu s možností odblokování tlačítkem na hlídači • Možnost připojení modulů dálkové signalizace MDS10 z produkce HAKEL, včetně modulu MPS • Možnost nastavení hlídané hodnoty izolačního odporu Rsubcrit pomocí displeje a tlačítek v rozsahu 5 kOhm až 300 kOhm • Nastavitelná hystereze mezní hodnoty izolačního odporu v rozsahu 0 až 100% pomocí displeje a tlačítek • Nastavitelné zpoždění tsubON  reakce signalizačního relé pomocí displeje a tlačítek v rozsahu 0 až 60 sec • Přístup k nastavení hlídače tlačítky lze zamknout. Odemknutí hlídače se provádí kombinací tlačítek. • Oddělené napájecí napětí umožňuje monitorovat také síť, která není pod napětím • Moduly pro montáž na lištu DIN 35, celková šíře obou modulů 59mm
