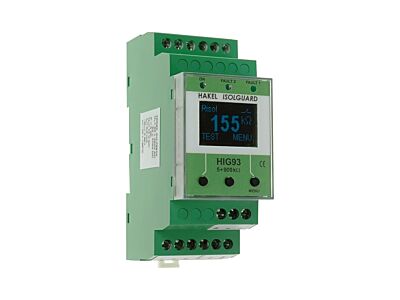

HAKEL Hlídač HIG 93/485

Hlídač izolačního stavu z produkce firmy HAKEL řady ISOLGUARD HIG93/L, je určen k monitorování izolačního stavu jednofázových i třífázových izolovaných IT-soustav, navržených a provozovaných podle norem ČSN EN 61 010-1, ČSN 33 2000-4-41 ed.2, EN 50 522, ČSN EN 61 936-1. Umožňuje monitorování 1fázových i 3fázových IT-sítí až do maximálního provozního napětí 275 V AC, eventuelně 3x275 V AC. Pokud je požadováno monitorování izolačního stavu 1fázové nebo 3fázové IT-sítě s vyšším provozním napětím, je nutno vytvořit její umělý střed a to pomocí tlumivek řady TL z produkce fy HAKEL. Takto vytvořený střed se připojuje na svorku hlídače HIG93. Hlídač je vybaveny displejem pro zobrazení číselné hodnoty naměřeného izolačního odporu. Dále ovládacími tlačítky pro nastavení parametrů hlídače a signalizačními LED diodami pro zobrazení stavu kontrolované sítě a hlídače. K hlídači je možno připojit moduly dálkové signalizace stavu kontrolované sítě řady MDS-D z produkce fy HAKEL. Hlídač HIG93  je vybaven komunikační linkou RS485 a může komunikovat s nadřízeným počítačem po průmyslové sběrnici RS485 protokolem vycházejícím z protokolu PROFIBUS. Popis komunikačního protokolu je k dispozici uživatelům. Dvě vestavěná signalizační relé s přepínacími kontakty umožňují signalizaci alarmů pro dvě nezávisle nastavené hodnoty kritického izolačního odporu. Hlídač má volitelnou funkci paměti alarmu s možností zrušení alarmu tlačítkem na hlídači. Je možné provádět místní i dálkový test funkce hlídače. Nesmí být zapojeno více hlídačů izolačního stavu na stejnou IT-síť. Základní charakteristiky • Monitor izolačních stavů AC sítí s napětím 0 až 275V bez přídavných zařízení, vyšších napětí s přídavnou tlumivkou • Zobrazování měřené hodnoty izolačního odporu Risol na displeji v rozsahu 5 kOhm až 900 kOhm • Dvě signalizační relé stavu izolačního odporu, každé s přepínacím kontaktem • Připojení na sběrnici RS485, izolační pevnost 2500 Vef proti vnitřním obvodům a obvodům sítě • Volitelná paměť vyvolaného alarmu s možností odblokování tlačítkem na hlídači • Možnost nastavení dvou hodnot hlídaného izolačního odporu Rcrit1 a Rcrit2, pomocí displeje a tlačítek v rozsahu 0,1 kOhm až 90 kOhm, 5 kOhm až 300 kOhm nebo 200 kOhm až 900 kOhm podle typu hlídače • Nastavitelná hystereze mezní hodnoty izolačního odporu v rozsahu 0 až 100% pomocí displeje a tlačítek • Nastavitelné zpoždění tON reakce signalizačního relé pomocí displeje a tlačítek v rozsahu 0 až 60 sec • Přístup k nastavení hlídače tlačítky lze zamknout, odemknutí hlídače se provádí kombinací tlačítek • Oddělené napájecí napětí umožňuje monitorovat také síť, která není pod napětím • Modul šíře 2M (36mm) pro montáž na lištu DIN 35
