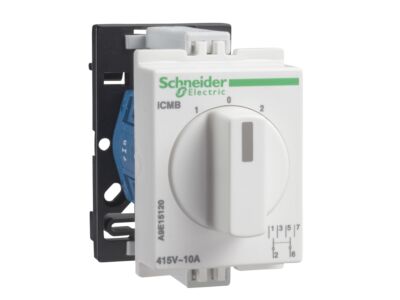

SCHNEIDER Přepínač ICMB A9E15120 otočný

Acti 9 - iCMX přepínač používaný pro ruční ovládání elektrických obvodů. Je to 2polohový spínač s 2 přepínacími kontakty (2 V/Z). Stěny oddělenou fází lze rozdělit tak, aby umožňovaly průchod všech typů přípojnic. Dodáváno se svorkami stupňovitě, aby se připojení zjednodušilo. Utahovací moment připojení je 1N.m pro typ PZ1 šroubováku. Hodnota provozního napětí Ue je 415 VAC. Jmenovitý pracovní proud Ie je 10 A. Provozní frekvence je 50 Hz. Připojení umožňuje pevné měděné kabely s minimální délkou 0,5 mm² až 2 x 2,5 mm². Přípojka umožňuje flexibilní nebo s měděnými kabely s průřezem od 0,5 mm² max. do 2 x 2,5 mm². Počet otevřených a zavřených cyklů (O-C) je 1000000. Délka je 200000 operací s AC21A současnou kategorií pod cos phi=0.8. Šířka v 9mm rozteč je 4. Rozměry jsou (Š) 36 mm x (V) 60 mm x (H) 75 mm. Stupeň znečištění je 3. Tropikalizace se měří 2 (relativní vlhkost 95 % při 55 °C). Provozní teplota je od -20 °C do +55 °C. Skladovací teplota je od -25 °C do +80 °C. Vyhovuje normám VDE 0660, část 107, IEC/EN 60947-3 a UL.
