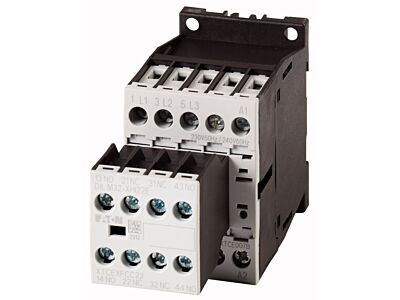

DILM12-22(24VDC) Výkonový stykač 12A AC-

DILM12-22(24VDC) Výkonový stykač 12A AC-

Kód ELFETEX
10.779.854
EAN
4015081061396
Kód výrobce
106369
Recyklační poplatek vč. DPH
0,46 Kč

Informace o produktu

Výkonový stykač, Aplikace: Výkonové stykače pro motory, Kompletní přístroje do 170 A, Kategorie užití: AC-1: Neinduktivní nebo jen slabě induktivní zátěže, topné odpory, AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu, AC-4: Motory s kotvou nakrátko: spouštění, brždění protiproudem, reverzace, tipovací provoz, Typy svorek: Šroubové svorky, poznámka: Vhodné také pro motory třídy účinnosti IE3., Zařízení třídy IE3 jsou na obalu označeny logem., Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 12 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud, 3pólový, 50 - 60 Hz Otevřený při 40 °C: Ith =Ie= 22 A, zakrytá: Ith= 18 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud 1pólový bez krytu: Ith= 50 A, zakrytá: Ith= 45 A, Max. výkon pro třífázové motory, 50 - 60 Hz AC-3 220 V 230 V: P= 3.5 kW, 380 V 400 V: P= 5.5 kW, 660 V 690 V: P= 6.5 kW, Max. výkon pro třífázové motory, 50 - 60 Hz AC-4 220 V 230 V: P= 2 kW, 380 V 400 V: P= 3 kW, 660 V 690 V: P= 4.4 kW, Kontakty S = spínací kontakt: 2 spínací kontakt, Kontakty Ö = rozpínací kontakt: 2 rozpínací kontakt, Poznámky: Spínací prvky podle EN 50012., Integrovaný varistorový ochranný člen., Se zrcadlovým kontaktem., Druh proudu AC/DC: DC ovládání
  • Značka EATON
Výkonové stykače pro střídavý proud
  • Jmenovitý výkon při AC3, 400 V 5.5 kW
  • Počet hlavních spín.kontaktů 3
  • Počet pomocných spín.kontaktů 2
  • Počet pomocných rozp.kontaktů 2
  • Jmen.provoz.proud Ie AC3, 400V 12 A
  • Jmen.provoz.proud Ie AC1, 400V 22 A
  • Jmenovité napětí Us při DC 24 - 24 V
  • Typ připojení hlavního obvodu Šroubová svorka
  • Typ napětí pro ovládání DC
  • Měřený provozní proud Ie při AC-4,400 V 7 A
  • Měřený provozní výkon Ie při AC-4,400 V 3 kW
  • Měřený pracovní výkon NEMA 7.4 kW
