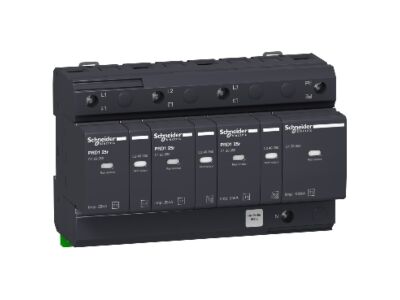

SCHNEIDER Svodič PRD1 25r 3P+N T1+T2

Tento produkt Multi9 PRD1 je svodič přepětí s výměnnou patronou. Má 3P+N pólů. Maximální trvalé provozní napětí je 350 V (L-N nebo N-PE). Je dostupný pro uzemňovací systémy TT nebo TN-S. Jedná se o svodič přepětí typu 1 a typu 2. Chrání elektrické instalace proti přímým úderům blesku jemným ořezáváním přepětí způsobeného bleskem. Je vybaven snadno vyměnitelnými výsuvnými patronami. Zařízení má indikaci konce životnosti (bílá pro správnou funkci, červená na konci životnosti) s dálkovou signalizací. Jmenovitý vybíjecí proud (impuls 8–20 µs) je 25 kA s maximem 40 kA. Uc – maximální trvalé provozní napětí v diferenciálním režimu (mezi fází a nulou) je 350 V AC. Uc – maximální trvalé provozní napětí v běžném režimu (mezi nulou a zemí) je 350 V AC. Maximální bleskový proud Iimp (impulsní proud 10–350 µs) je 25 kA mezi L-N a 100 kA mezi N-PE. Jmenovitá napěťová síť je 230 V AC nebo 400 V AC. Úroveň ochrany proti přepětí dosahuje až 1,5 kV. Stupeň mechanické odolnosti je IK05 a krytí IP20 na svorkách, které se po vložení do modulárního rozváděče zvyšuje na IP40. Lze jej namontovat na DIN lištu pro modulární instalaci. Jeho šířka je 16 modulů po 9 mm. Tento produkt splňuje normu IEC/EN 61643-11.
