DILM170(RDC130)

DILM170(RDC130)

Kód ELFETEX
10.097.026
EAN
4015081067862
Kód výrobce
107018
Recyklační poplatek vč. DPH
2,99 Kč
Obrázek je pouze ilustrativní.

Informace o produktu

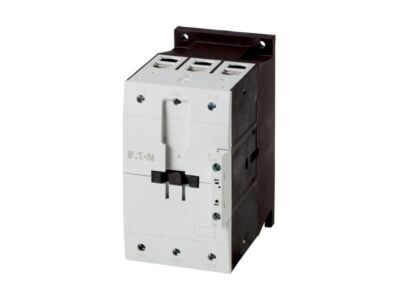

Výkonový stykač, Aplikace: Výkonové stykače pro motory, Výkonové stykače do 170 A, 3pólové, Kategorie užití: AC-1: Neinduktivní nebo jen slabě induktivní zátěže, topné odpory, AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu, AC-4: Motory s kotvou nakrátko: spouštění, brždění protiproudem, reverzace, tipovací provoz, Typy svorek: Šroubové svorky, poznámka: Není vhodné pro motory třídy účinnosti IE3., Póly: 3-pólové, Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 170 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud, 3pólový, 50 - 60 Hz Otevřený při 40 °C: Ith =Ie= 225 A, zakrytá: Ith= 166 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud 1pólový bez krytu: Ith= 460 A, zakrytá: Ith= 415 A, Max. výkon pro třífázové motory, 50 - 60 Hz AC-3 220 V 230 V: P= 52 kW, 380 V 400 V: P= 90 kW, 660 V 690 V: P= 96 kW, Max. výkon pro třífázové motory, 50 - 60 Hz AC-4 220 V 230 V: P= 20 kW, 380 V 400 V: P= 33 kW, 660 V 690 V: P= 48 kW, Lze kombinovat s pomocným kontaktem: DILM150-XHI(V).., DILM1000-XHI(V).., Poznámky: Spínací prvky podle EN 50012., Integrovaným ochranným členem v ovládací elektronice., Dodržujte elektrickou životnost., Druh proudu AC/DC: DC ovládání
  • Značka EATON
Výkonové stykače pro střídavý proud
  • Jmenovité napětí Us při DC 110 - 130 V
  • Typ napětí pro ovládání DC
  • Jmen.provoz.proud Ie AC1, 400V 225 A
  • Jmen.provoz.proud Ie AC3, 400V 170 A
  • Jmenovitý výkon při AC3, 400 V 90 kW
  • Měřený provozní proud Ie při AC-4,400 V 65 A
  • Měřený provozní výkon Ie při AC-4,400 V 33 kW
  • Měřený pracovní výkon NEMA 93 kW
  • Typ připojení hlavního obvodu Šroubová svorka
  • Počet hlavních spín.kontaktů 3

Ke stažení
