P5-315/Z Hlavní vypínač 315A

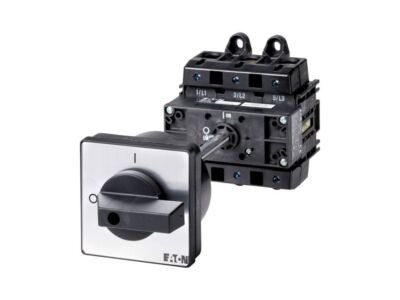

main product photo
Obrázek je pouze ilustrativní.

P5-315/Z Hlavní vypínač 315A

Značka
EATON
Kód ELFETEX
10.092.635
EAN
4015082809621
Kód výrobce
280962
Recyklační poplatek vč. DPH
3,19 Kč
Přidat k porovnání

Informace o produktu

Ke stažení

Informace o produktu

Vypínač zapnuto-vypnuto, Sortiment: Spínač zapnuto / vypnuto, Označení typu: P5, s černou pákou a čelním štítkem, Informace k rozsahu dodávky: Pomocný kontakt nebo neutrální vodič lze namontovat dodatečně., 3-pólové, Stupeň krytí: Vpředu IP65, Provedení: Zadní montáž, Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 110 kW, Jmenovitý trvalý proud: Iu = 315 A, Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
  • Značka EATON
Výkonové odpínače
  • Počet přepínačů 1
  • Max. jmenovité provozní napětí Ue AC 690 V
  • Jmenovité pracovní napětí 690 - 690 V
  • Jmenovitý trvalý proud Iu 315 A
  • Měřený trvalý proud při AC-23,400 V 315 A
  • Dimenzovaný trvalý proud při AC-21,400 V 315 A
  • Jmenovitý výkon při AC3, 400 V 75 kW
  • Jmenovitý krátkodobý výdržný proud Icw 5.8 kA
  • Jmenovitý pracovní výkon při AC-23, 400V 110 kW
  • Spínaný výkon při 400 V 110 kW
  • Jmenovitý podmíněný zkratový proud Iq 15 kA
  • Počet pólů 3
  • Konstrukční typ zařízení Vestavěné zařízení pevně zabudované
  • Vhodné pro zadní montáž Ano
  • Barva ovládacího prvku Černá
  • Typ ovládacího prvku Krátká otočná rukojeť
  • Typ připojení hlavního obvodu Rámová svorka
  • Krytí (IP), přední strana IP65
  • Druh ochrany ( NEMA) 12
  • Šířka 150 mm
  • Výška 150 mm
  • Hloubka 150 mm
  • Barva těla Černá
  • Materiál pouzdra Plast
  • Uzamykatelné Ne
  • Integrován pohon motoru Ne
  • Verze jako zařízení nouzového zastavení Ne
  • Provedení jako hlavní vypínač Ne
  • Provedení jako bezpečnostní spínač Ne
  • Provedení jako údržový /servisní spínač Ne
  • Vhodné pro čelní montáž 4-otvory Ne
  • Vhodné pro čelní montáž centrálně Ne
  • Vhodné pro montáž do rozvaděče Ne
  • Volitelný pohon Ne
  • Volitelná napěťová spoušť Ne
  • Provedení jako otočný spínač Ne
  • S předmontovanou kabeláží Ne
  • Vhodné pro podlahovou montáž Ne
