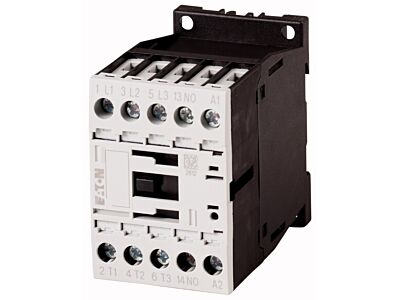

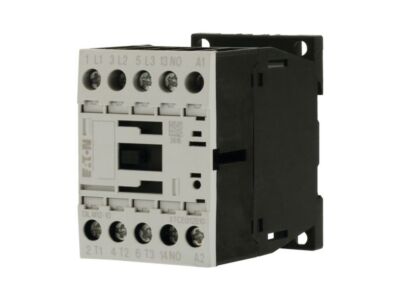

DILM12-10(110VDC)

DILM12-10(110VDC)

Kód ELFETEX
10.090.390
EAN
4015082768485
Kód výrobce
276848
Recyklační poplatek vč. DPH
0,39 Kč

Informace o produktu

Výkonový stykač, Aplikace: Výkonové stykače pro motory, Výkonové stykače do 170 A, 3pólové, Kategorie užití: AC-1: Neinduktivní nebo jen slabě induktivní zátěže, topné odpory, AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu, AC-4: Motory s kotvou nakrátko: spouštění, brždění protiproudem, reverzace, tipovací provoz, Typy svorek: Šroubové svorky, poznámka: Vhodné také pro motory třídy účinnosti IE3., Zařízení třídy IE3 jsou na obalu označeny logem., Póly: 3-pólové, Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 12 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud, 3pólový, 50 - 60 Hz Otevřený při 40 °C: Ith =Ie= 22 A, zakrytá: Ith= 18 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud 1pólový bez krytu: Ith= 50 A, zakrytá: Ith= 45 A, Max. výkon pro třífázové motory, 50 - 60 Hz AC-3 220 V 230 V: P= 3.5 kW, 380 V 400 V: P= 5.5 kW, 660 V 690 V: P= 6.5 kW, Max. výkon pro třífázové motory, 50 - 60 Hz AC-4 220 V 230 V: P= 2 kW, 380 V 400 V: P= 3 kW, 660 V 690 V: P= 4.4 kW, Lze kombinovat s pomocným kontaktem: DILM32-XHI.., DILA-XHI(V).., Kontakty S = spínací kontakt: 1 spínací kontakt, Poznámky: Spínací prvky podle EN 50012., Integrovaný varistorový ochranný člen., Druh proudu AC/DC: DC ovládání
  • Značka EATON
Výkonové stykače pro střídavý proud
  • Jmenovitý výkon při AC3, 400 V 5.5 kW
  • Počet hlavních spín.kontaktů 3
  • Počet pomocných spín.kontaktů 1
  • Jmen.provoz.proud Ie AC3, 400V 12 A
  • Jmen.provoz.proud Ie AC1, 400V 22 A
  • Jmenovité napětí Us při DC 110 - 110 V
  • Typ připojení hlavního obvodu Šroubová svorka
  • Typ napětí pro ovládání DC
  • Měřený provozní proud Ie při AC-4,400 V 7 A
  • Měřený provozní výkon Ie při AC-4,400 V 3 kW
  • Měřený pracovní výkon NEMA 7.4 kW
