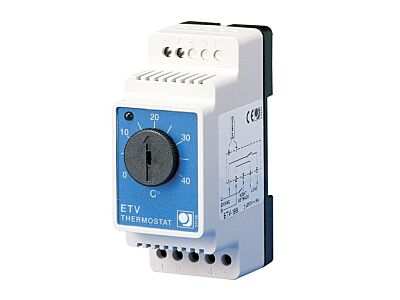

ENERGY SYSTEMS Termostat ETV 1990, 16A, 230V, 0 - 40°C, na DIN lištu, IP20

Termostat ETV 1990 je dvoustavový elektronický regulátor používaný k řízení elektrických topných systémů. Jednopólové relé se zatížitelností 16 A/230 V AC umožňuje přímé řízení jednofázových topných okruhů s výkonem až 3600 W (odporová zátěž). Modulární pouzdro termostatu je navrženo pro montáž na DIN lištu (dva standardní moduly). Termostat pracuje s řadou NTC senzorů (řada ETF .44/99 nebo ETF .22), což umožňuje měření teploty v různých podmínkách prostředí.

Změnou teploty NTC čidla připojeného k měřicímu vstupu termostatu se mění jeho odpor, který se porovnává s odporem odpovídajícím teplotě nastavené knoflíkem na předním panelu termostatu. Pokud teplota čidla klesne pod nastavenou hodnotu, kontakt se sepne (na topný okruh nebo cívku stykače je přivedeno napětí) a červená LED na předním panelu termostatu se rozsvítí. Topení se vypne, když teplota čidla stoupne nad nastavenou hodnotu termostatu + hysterezní hodnota 0,4 °C. Termostat má další funkci snížení teploty o 5 °C, která se aktivuje přivedením fáze napájení termostatu (230 V) na svorku č. 3.
