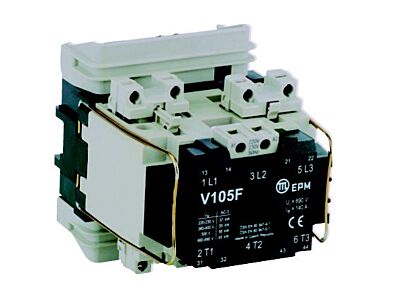

Obrázek je pouze ilustrativní.

EP MODŘANY Stykač V105F 220-230VAC

EP MODŘANY

Značka

EP MODŘANY

Kód ELFETEX

10.037.543

EAN

8590206715676

Kód výrobce

111184867300

Recyklační poplatek vč. DPH

3,27 Kč

Informace o produktu

Popis:

Stykače jsou osazeny čtyřmi pomocnými kontakty. Zvlýštností konstrukce stykače je mechanizmus s protisměrným pohybem kotvy elektromagnetu a nosiče pomocných kontaktů. Toto řešení má příznivý vliv na seismickou odolnost a snižuje rázy při přískoku a odpadu stykače.

Technické parametry:

Údaje pro hlavní obvody:
Impulzní výdržné napětí Uimp [kV]	8
počet hl. kontaktů NO	3
počet hl. kontaktů NC	0
Jmenovité izolační napětí Ui [V]	1000
Jmenovitý tepelný proud [A]	140
Jmenovitý pracovní proud Ie [A] v AC-1 pro 380..400 V	140
Jmenovitý pracovní proud Ie [A] v AC-3 pro 400 V	105
Jmenovitý pracovní proud Ie [A] v AC-4 pro 380..400 V	38
Jmenovitý pracovní proud Ie [A] v DC-1 pro 220 V	105
Jmenovitý pracovní proud Ie [A] v DC-3 pro 220 V	63
Jmenovitý pracovní proud Ie [A] v DC-5 pro 220 V	40
Max. výkon spínaného motoru v AC-3 [kW] pro 220-230 V	30
Max. výkon spínaného motoru v AC-3 [kW] pro 380-400 V	55
Max. výkon spínaného motoru v AC-3 [kW] pro 500 V	55
Max. výkon spínaného motoru v AC-3 [kW] pro 660-690 V	45
Max. výkon spínaného motoru v AC-4 [kW] pro 400 V	18,5
Max. výkon spínaného motoru v AC-4 [kW] pro 500 V	18,5
připojitelný vodič tuhý / slaněný [mm2]	16-50
Údaje pro pomocné obvody
počet pomocných. kontaktů NO	2
počet pomocných. kontaktů NC	2
připojitelný vodič tuhý / slaněný [mm2]	1-2,5
Ovládání
ovládací napětí [V]	220-230
ovládací frevkence [Hz]	50
Ostatní údaje přístroje
Rozměry šířka	108
Rozměry výška	124
Rozměry hloubka	140
Hmotnost [kg]	1,691
