UNI-T Tester UT595 multifunkční

Přístroj UT 595 je univerzální měřící a testovací přístroj pro provádění revizí elektrických spotřebičů. Umožňuje automatizovanou kontrolu vybavovací doby proudových chráničů, měření svodových proudů, měření impedance zemnicí smyčky a spojitosti uzemnění, měření izolačního odporu, měření kmitočtu AC napětí a měření DC a AC napětí, pořadí fází v třífázových rozvodech.
Přístroj je navržen s novým vzhledem, s velkým multifunkčním displejem s pruhovým ukazatelem s padesáti dílky. Má odolný kryt a nové analogové, digitální a mikroprocesorové obvody.
Tento přístroj byl navržen, vyroben a testován podle bezpečnostního standardu IEC61010 (Bezpečnostní požadavky na elektrická zařízení) v kategorii přepětí CATIII 300V. Plně vyhovuje normě ČSN EN 61557 pro měření izolačního a přechodového odporu.
UT595 je ideální nástroj pro údržbu, testování a kontrolu ochranných prvků elektrických zařízení pro každého elektrikáře a revizního technika.


Parametry produktu :

- maximální zobrazení displeje: 9999, analogový pruh 50 dílků
- podsvícený displej LCD o rozměrech: 125 x 37 mm
- displej zobrazuje: funkční režimy, hodnoty, jednotky a symboly
- přepínání funkcí: otočný 15-ti polohový přepínač
- přepínání rozsahů: automatické
- měření doby vybavení proudových chráničů: typů 10mA, 30mA, 100mA, 300mA, 500mA
- možnost změny fázového úhlu 0°/180° pro detekci nejrychlejšího času vybavení chráničů
- volitelný testovací režim půlvlny / celé vlny AC napětí
- automatické testy proudových chráničů: sekvenční přepínání svodových proudů, plynulý náběh svodového proudu až do vybavení chrániče
- uložení naměřených hodnot v paměti
- test impedance smyčky / poruchového proudu (PFC) / zkratového proudu (PSC): v rozsazích 0,05? až 2000?
- měření spojitosti uzemnění: v rozsahu 0,01? až 200?
- měření izolačního odporu: 0,05 M? až 1M? při zkušebním napětí 250V/500V/1000V
- měření kmitočtu AC napětí: v rozsahu 20Hz až 100Hz
- měření AC a DC napětí: 0V až 440V, automatické rozlišení AC/DC/polarity
- měření pořadí fází: indikace sledu fází, směru rotace
- napájení: 6 ks alkalická baterie 1,5V AA
- kalibrační protokol: nutno objednat samostatně
- automatické vypínání přístroje
- uzamykání tlačítek
- nepostradatelný pomocník každého revizního technika


Technické parametry :

- Měření proudových chráničů

volba měřicího proudu I: 10mA / 30mA / 100mA / 300mA / 500mA
měřicí napětí: 220V ±10%, kmitočet 45Hz ž 65Hz
přesnost měřicího proudu při napětí AC 220V: ± (10% + 2)
automatický test chrániče s proudem I: 50%, 100%, 200%, 500% vybavovacího proudu
rozsah měření času při proudu 1*I, ?n: 0 až 2000ms
rozsah měření času při proudu 1*I, ?n : 0 až 500ms (s funkcí odpočtu)
rozsah měření času při proudu 1*I, ?n : 0 až 300ms
rozsah měření času při proudu 2*I, ?n : 0 až 200ms (s funkcí odpočtu)
rozsah měření času při proudu 2*I, ?n : 0 až 150ms
rozsah měření času při proudu 5*I, ?n : 0 až 40ms
možnost změny fázového úhlu 0°/180°
přesnost měření času: ±(5%+5)


- Měření impedance smyčky / poruchového proudu (PFC) / zkratového proudu (PSC)

provozní napětí: 220V ± 10% / 195V až 440V / 45Hz až 65Hz
měřicí proud a čas: 20A / 20ms
měřicí rozsahy: 0,05? až 1,99?; 2,0? až 19,9?; 20? až 2000?
nejnižší rozlišení: 0,01?
zkratový proud: 0kA až 26kA
přesnost: ± (5% + 5)

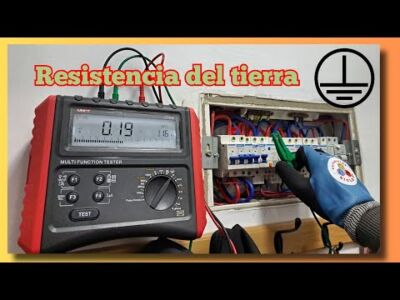

- Měření spojitosti uzemnění

jmenovité měřicí napětí: cca 5V
měřicí proud: více než 200mA
měřicí rozsah: 0,01? až 200?
přesnost v rozsahu 0,01? až 200?: ± (2% + 5)


- Měření izolačního odporu

zkušební jmenovité napětí naprázdno: DC 250V ±10% nebo 500V ±10% nebo 1000V ±10%
rozsah měření: 0,05 až 250M?, nebo 0,05 až 500M?, nebo 0,05 až 1000M?
jmenovitý měřicí proud při zátěži 250k?, 500k? nebo 1M?: 0,9mA až 1,1mA
zkratový proud: <1,8mA
přesnost měření v rozsahu 0,05M? až 1000M?: ±(5%+5)


- Měření AC a DCV napětí

rozsah měření DC: 0 až ±440V
rozsah měření AC: 0 až 440V (50/60Hz)
rozlišení: 1V
přesnost měření: ±(2%+3)
měření napětí v rozsahu <10V: pouze informativní


- Měření kmitočtu

rozsah měření: 20Hz až 100Hz
rozlišení: 1Hz
přesnost měření: pouze informativní


- Měření sledu fází

pro napětí: třífazové AC 100V až 440V / 45 až 65Hz
sled fází: L1 › L2 › L3 rotace vpřed; L1 › L2 › L3 zpětná rotace
úbytek napětí na fázi: úbytek na fázi L1, L2 nebo L3 bude zobrazen na displeji LCD


Obecné parametry :

- funkce automatického výběru rozsahu: ano
- indikace slabé baterie: ano, symbol „ “ na displeji
- indikace přetížení (mimo rozsah): ano, symbol „OL“ na displeji
- napájení: baterie AA 1,5V, 6 kusů
- proudový odběr: základní cca 10mA, cca 50mA při rozsahu 1000V
- rozměry displeje LCD: 125 × 37 mm
- pracovní prostředí: teplota 0°C až +40°C, vlhkost max. 85%RH
- uváděná přesnost je garantována v prostředí: teplota 23 ±5°C, vlhkost: 45-75% RH
- skladovací prostředí: teplota -20°C až +60°C, vlhkost max. 90%RH
- hmotnost: 1 kg (včetně baterií)
- rozměry přístroje: 210 x 90 x 175 mm
- barva přístroje: červená a šedá


Obsah individuálního balení :

- přístroj UT595: 1ks

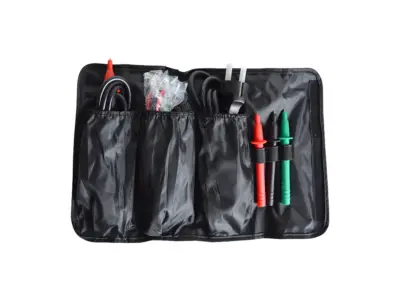

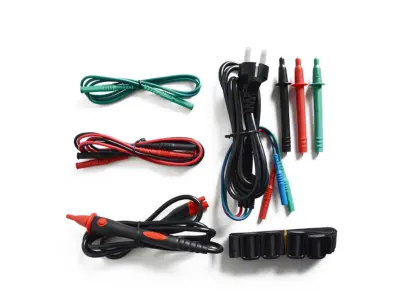

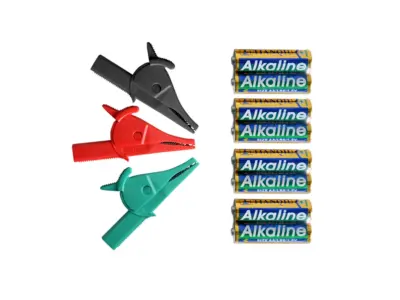

- testovací kabely: 3ks (speciální červený se spouští × 1, zelený × 1, černý × 1)
- alkalická baterie 1,5V AA: 6ks

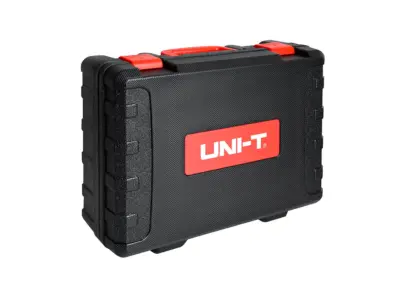

- přenosné pouzdro: 1ks
- návod k použití: 1ks
