UNI-T Tester UT526 multifunkční

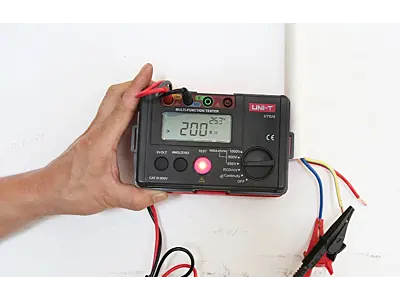

Přístroj UT526 je univerzální měřící a testovací přístroj pro provádění revizí elektrických spotřebičů. Umožňuje kontrolu vybavení proudových chráničů, měření odporu zemnicí smyčky, měření izolačního odporu, kměření kmitočtu AC napětí a měření DC a AC napětí. Přístroj je nově navržen v odolném krytu s novými analogovými, digitálními a mikroprocesorovými obvody.
Tento přístroj byl navržen, vyroben a testován podle bezpečnostního standardu IEC61010 (Bezpečnostní požadavky na elektrická zařízení) v kategorii přepětí CATIII 600V. Plně vyhovuje normě ČSN EN 61557 pro měření izolačního a přechodového odporu.


Parametry produktu :

- maximální zobrazení displeje: 9999
- rozměry displeje: 71 x 34 mm
- displej zobrazuje: funkční režimy, hodnotu, jednotky a symboly
- přepínání rozsahů: automatické
- měření doby vybavení proudových chráničů: typů 10mA, 30mA, 100mA, 300mA
- měření zemnicí smyčky: v rozsahu 0,01? až 2000?
- měření izolačního odporu: 0,05 MΩ až 1MΩ
- měření kmitočtu AC napětí: v rozsahu 20Hz až 100Hz
- měření AC a DC napětí: 0V až 440V
- napájení: 6 ks alkalická baterie 1,5V AA
- nepostradatelný pomocník každého revizního technika
- kalibrační protokol nutno objednat samostatně
- neuvěřitelný poměr cena/výkon


Technické parametry :

Měření doby vybavení proudových chráničů
měřicí proud: 10mA / 30mA / 100mA / 300mA
měřicí napětí: 220V ±10%, kmitočet 45Hz ž 65Hz
přesnost měřicího proudu při napětí AC 220V: ± (10% + 2)
rozsah měření času při proudu 10mA: 0 až 2000msec
rozsah měření času při proudu 30mA): 0 až 500msec
rozsah měření času při proudu 100mA): 0 až 300msec
rozsah měření času při proudu 300mA): 0 až 300msec
přesnost měření času: ±(5%+2)


Měření zemnicí smyčky
měřicí jmenovité napětí: cca 5,0V
měřicí proud: > 200mA, pro < 2?
rozsah měření odporu smyčky: 0,01Ω až 2000Ω
přesnost měření: 0,01Ω až 2000Ω ±(2%+5)


Měření izolačního odporu
zkušební jmenovité napětí naprázdno: DC 250V ±10% nebo 500V ±10% nebo 1000V ±10%
rozsah měření: 0,05 až 200MΩ, nebo 0,05 až 300MΩ, nebo 0,05 až 500MΩ
jmenovitý měřicí proud při zátěži 250kΩ, 500kΩ nebo 1MΩ: 0,9mA až 1,1mA
zkratový proud: <1,8mA
přesnost měření v rozsahu 0,05M? až 500M?: ±(5%+5)


Měření AC a DCV napětí
rozsah měření DC: 0 až ±440V
rozsah měření AC: 0 až 440V (50/60Hz)
rozlišení: 1V
přesnost měření: ±(2%+3)
měření napětí v rozsahu <10V: pouze referenční

Měření kmitočtu
rozsah měření: 20Hz až 100Hz
rozlišení: 1Hz
přesnost měření: pouze referenční



Obecné parametry :

- indikace slabé baterie: ano, symbol „ “ na displeji
- indikace přetížení (mimo rozsah): ano, symbol „OL“ na displeji
- napájení: baterie AA 1,5V, 6 kusů
- proudový odběr: základní cca 10mA, cca 50mA při rozsahu 1000V
- rozměry displeje LCD: 71 x 34 mm
- pracovní prostředí: teplota 0 až +40°C, vlhkost max. 85%RH
- uváděná přesnost je garantována v prostředí: teplota 23 ±5°C, vlhkost: 45-75% RH
- skladovací prostředí: teplota -20°C až +60°C, vlhkost max. 90%RH
- rozměry přístroje: 160 x 100 x 71 mm
- barva přístroje: červená a šedá
- hmotnost přístroje: 380g
- hmotnost: 0,7 kg (včetně baterií a obalu)


Obsah individuálního balení :

- přístroj UT526: 1ks
- baterie 1,5V, AA: 6ks
- testovací kabely s krokosvorkami: 3 ks (červený, zelený, modrý)
- pouzdro: 1ks
- návod k použití: 1ks
