Kód ELFETEX
10.939.353

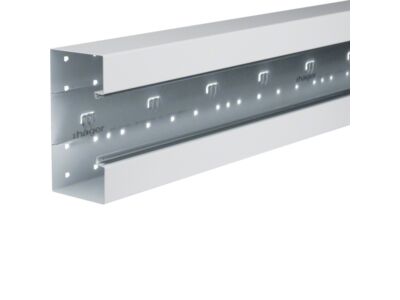

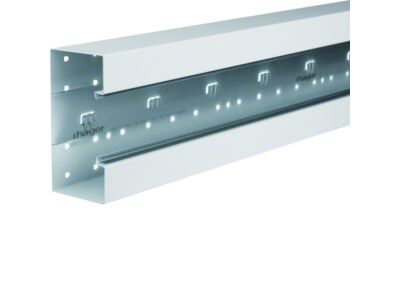

Parapetní kanál, oceloplechový, BRS85170
Informace o produktu
Parapetní kanál BRS z ocelového plechu, bílé barvy RAL 9016 s rozměry 85x170mm. Kanál je určen pro použití s víkem šířky 80 mm a poskytuje dostatečný prostor pro ukládání kabelů i montáž přístrojů přímo do tělesa kanálu. Perforované otvory na spodní straně usnadňují jeho přímou montáž na stěnu, přičemž jejich obdélníkový tvar umožňuje upevnění kanálu na konzoly bez nutnosti použít nástrojů. Víko kanálu je nutno objednat zvlášť.
- Značka TEHALIT
Přístrojové instalační kanály
- Barva Bílá
- Šířka 170 mm
- Bez halogenů Ano
- Hloubka 83 mm
- číslo RAL 9016
- Povrchová úprava Opatřené povlakem
- Kvalita materiálu Ostatní, jiné
- Délka 2000 mm
- Rozsah provozních teplot -5 - 90 °C
- Materiál Ocel
- Typ montáže horních dílů Vniřní
- Rázová pevnost IK08
- Počet horních částí 1
- Počet přepážek plug-in 1
- Montážní díry v podlaze Ano
- S kabelovým držákem Ne
- S kanálem konektoru Ano
- Efektivní průřez 13180 mm²
- Šířka krytu 1 80 mm
- Ochranná fólie Ano
- Symetrický Ano
- Stupeň krytí (IP) IP40
- Provedení zadní stěna (uvnitř) Se západkami
- Obdélníková konstrukce Ano
- Horní díly spoluzaslané Ne
- Antibakteriální ošetření Ne
