Kód ELFETEX
11.237.201

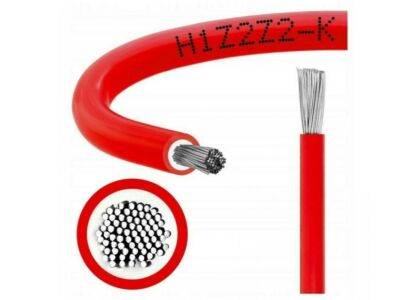

Solar kabel 10 H1Z2Z2-K rudý
Informace o produktu
Síťovaný bezhalogenový flexibilní kabel. Měděné laněné pocínované jádro, třída 5
Kabel je určený zejména pro použití na DC straně fotovoltaických systémů, se jmenovitým DC napětím 1,5 kV mezi jádry a mezi jádry a zemí. Kabely jsou vhodné pro použití v zařízeních třídy ochrany II. Kabely jsou určeny pro provoz při normální maximální teplotě jádra 90 °C, ale je přípustná i maximální teplota jádra 120 °C po dobu maximálně 20 000 hodin a maximální teplotě okolí 90 °C. Kabel je vhodný pro hluboké ponoření do vody (je odzkoušen pro vnější vliv AD8 dle ČSN 332000-5-51).
Kabel je určený zejména pro použití na DC straně fotovoltaických systémů, se jmenovitým DC napětím 1,5 kV mezi jádry a mezi jádry a zemí. Kabely jsou vhodné pro použití v zařízeních třídy ochrany II. Kabely jsou určeny pro provoz při normální maximální teplotě jádra 90 °C, ale je přípustná i maximální teplota jádra 120 °C po dobu maximálně 20 000 hodin a maximální teplotě okolí 90 °C. Kabel je vhodný pro hluboké ponoření do vody (je odzkoušen pro vnější vliv AD8 dle ČSN 332000-5-51).

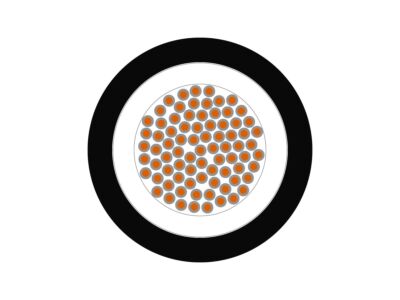

Konstrukce:
1. Měděné laněné pocínované jádro, třída 5 dle ČSN EN 60228
2. Sesítěná bezhalogenní izolace
3. Sesítěný bezhalogenní plášť
1. Měděné laněné pocínované jádro, třída 5 dle ČSN EN 60228
2. Sesítěná bezhalogenní izolace
3. Sesítěný bezhalogenní plášť
- Značka LAPP
Energetické kabely 1 kV, pro pevné uložení
- Jmenovitý průřez vodiče 10 mm²
- Izolace vodiče Ostatní, jiné
- Hmotnost 134 kg/km
- Jmenovité napětí U 1 kV
- Barva pláště Červená
- Materiál vodiče Měď
- Materiál pláště Ostatní, jiné
- Třída vodiče Třída 5 = flexibilní
- Přípustná vnější teplota kabelu, v pohybu -25 - 120 °C
- Přípustná vnější teplota kabelu, pevné uložení -40 - 120 °C
- Jmenovité napětí U0 1 kV
- Počet jader 1
- Půda, terén Ano
- Bez halogenů podle IEC 60754-2 Ano
- Bezdýmný podle IEC 61034-2 Ano
- Vnější průměr cca 7.4 mm
- S ochranným vodičem Ne
- Odolný proti oleji podle EN 60811-404 Ne
- Povrch vodiče Cínované
- Příčně vodotěsný kabel Ne
- Třída chování při požáru podle EN 13501-6 Dca
- Třída chování při kouři podle EN 13501-6 Bez
- Třída chování kapání podle EN 13501-6 Bez
- Třída chování kyslíku podle EN 13501-6 Bez
- Min.povolený radius ohybu,stacionární nasazení /pevně položený 23.1 mm
- Specifikace izolace žil XLPE
- Specifikace materiálu pláště XLPE
- Geometrie kabelů Kulatý
- Označení žil podle HD 308 S2 Ne
- Certifikováno pro lodní použití Ne
- Zpomalovač hoření podle IEC 60332-1-2 Ano
- Zpomalovač hoření podle IEC 60332-3-21 (Cat A F/R) Ne
- Zpomalovač hoření podle IEC 60332-3-22 (Cat A) Ne
- Zpomalovač hoření podle IEC 60332-3-23 (Cat B) Ne
- Zpomalovač hoření podle IEC 60332-3-24 (Cat C) Ne
- Zpomalovač hoření podle IEC 60332-3-25 (Cat D) Ne
- Bezhalogenů podle EN IEC 60754-1 Ano
- Údržba funkcí podle BS 6387 CWZ Ne
- Údržba funkcí podle BS 8434-2 Ne
- Údržba funkcí podle BS 8491 Ne
