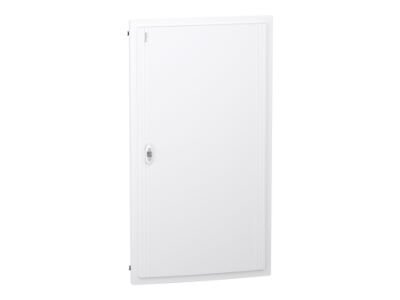

PrismaSet zapuštěná 144M (6x24) bílé dv.

Tento rozváděč PrismaSeT XS je zapuštěný rozváděč. Tento kovový a plastový rozváděč se skládá ze 6 řad po 24 modulech o šířce 18 mm. Může pojmout všechny typy modulárních přístrojů. Tento rozváděč je určen pro vnitřní instalaci. Stupeň krytí je IP40 při zavřených dveřích. Je vybaven plnými dveřmi. Barva rozváděče, čelní desky a dveří je bílá (RAL 9003). Tento připravený rozváděč je určen pro rezidenční a terciární sektor. Je navržen pro elektrikáře, poskytuje ergonomii a flexibilitu instalace. Kabely mohou vstupovat shora nebo zespodu rozváděče pomocí odnímatelných kabelových vstupních desek. Umožňuje vstup kabelem nebo trubkou. Je vybaven 1 zadní deskou a 6 DIN lištami. Lišty jsou odnímatelné a usnadňují zapojování a údržbu. Je dodáván s jedním zemnicím a jedním nulovým svorkovnicovým blokem. Zemnicí svorkovnice poskytuje 72 vývodů (9x25 mm² + 63x4 mm²). Nulová svorkovnice poskytuje 84 vývodů (6x (3x25 mm² + 11x4 mm²)). Lze do něj také umístit vertikální rozvaděč Acti9 VDIS velikosti 24 modulů. Je dodáván se 6 identifikačními štítky, 6 kryty štítků, 2 pásky pro zaslepení a upevňovacím materiálem pro kabely. Třída elektrické izolace je třída II. Jmenovité izolační napětí Ui je 400 V. Kategorie přepětí je II. Jmenovitý proud In je až 125 A. Ztrátový výkon je 156 W. Splňuje normy IEC 60670-1 a 24, IEC 61439-1 a 3. Celkové rozměry jsou (Š) 648 mm × (V) 1110 mm × (H) 129 mm. Hmotnost výrobku je 25,530 kg. Rozváděč a čelní deska jsou vyrobeny z technoplastu. Dveře jsou vyrobeny z kovu. Zadní část je z kovu a plastu. Odolnost plastu vůči plamenům a abnormálnímu teplu je 750 °C pro rozváděč a čelní desku a 850 °C pro zadní část. Stupeň mechanické odolnosti je IK09 při zavřených dveřích. Provozní teplota je -25 °C až 60 °C.
