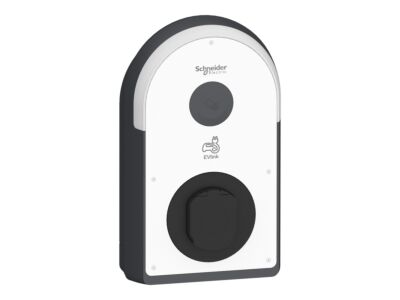

SCHNEIDER Stanice EVB3S11N4A nabíjecí EVlink Pro AC/AC Metal

Tento EVlink Pro AC produkt, nabíjecí stanice určená pro nástěnnou montáž, je pro všechna elektrická vozidla splňující normu IEC61851-1. Může být také samostatně stojící, buď upevněná na sloupku, nebo integrovaná v kovové sadě s krytem. Sloupek i kovová sada s krytem musí být objednány samostatně. Je vhodná pro vnitřní i venkovní instalaci. Stupeň krytí je IP55. Stupeň mechanické odolnosti je IK10. Teplota okolního vzduchu pro provoz je mezi -30°C a 50°C. Teplota okolního vzduchu pro skladování je mezi -40°C a 80°C. Typ výstupu je zásuvka T2 s clonkou (T2S), připevněná na přední straně nabíjecí stanice. Všechny kontakty zásuvky T2S jsou postříbřené, aby bránily přehřívání. Jmenovitý výstupní výkon je 11kW. Je napájena třífázově (3P+N). Jmenovitý napájecí proud je 16A při 380V až 415VAC a frekvenci 50Hz až 60Hz Může být použita v soustavě TT,TN-S nebo Tn-C. Je též kompatibilní se soustavou IT s přídavným oddělovacím transformátorem na zdroji napájení. Nabíjecí stanice je snadné nainstalovat i uvést do provozu. Instalaci stanice doporučujeme v rezidenčních a bytových domech stejně jako ve vozových parcích, na ulici nebo v práci. Rozměry jsou (Š) 317mm x (V) 529mm x (H) 153mm. Hmotnost produktu je 7.2kg. Barva je bílá (RAL9003). Disponuje vestavěnou ochranou proti reziduálnímu stejnosměrnému proudu, díky detekčnímu zařízení reziduálního stejnosměrného proudu 6 mA (RDC-DD) a proudovému chrániči 30 mA typu A-Si (RCD). V rámci bezpečnosti je do nabíjecí stanice integrována také podpěťová spoušť MNx. Ta je též nezbytná pro splnění požadavků EV Ready. Nabíjecí stanice může být napájena kabelem ze zadní, horní nebo spodní části. Pro nabíjení elektrického vozidla se kontrola přístupu provádí autentizací uživatele pomocí RFID nebo NFC čipu. Nebo může být nabíjecí stanice nastavena pro volné používání. Spuštění nabíjení může být časově zpožděno. Během doby nabíjení lze výkon omezit, aby byla zajišěna kontinuita nabíjení a optimalizována doba nabíjení všech nabíjecích stanic na základě stejného množství energie. Má 2 Ethernet RJ45 porty pro LAN komunikaci. Parametry se nastavují pomocí aplikace eSetup přes Bluetooth nebo EcoStruxure EV Charging Expert. Nabíjecí stanice lze spravovat v samostatné nebo v clustrové architektuře. Pro připojení ke kontrolnímu zařízení se používá komunikační protokol OCPP 1.6. Dostupné služby jsou podrobné záznamy o nabíjení, diagnostické schopnosti a správa zátěže. Nabíjecí stanice disponuje certifikací CE a EV Ready.
