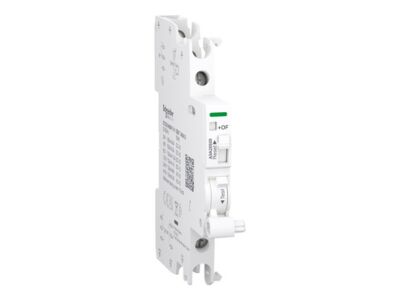

Kontakt A9A26909 OF/SD+OF signalizačnÍ

Toto elektrické pomocné zařízení Acti9 je modulární OC a poruchový kontakt. Dva kontakty (2 NO/NC) mohou hlásit signalizační informace přidruženého zařízení. Ve střídavé síti je jmenovitý proud In od 100 mA do 6 A při provozní frekvenci 50 Hz až 60 Hz při 240 V AC a od 100 mA do 3 A při provozní frekvenci 50 Hz až 60 Hz při 415 V AC. Ve stejnosměrné síti začíná jmenovitý proud In vždy na 100 mA při 24 VDC až 130 VDC. Při 24VDC se zvyšuje na 6A, při 48VDC na 2A, při 60VDC na 1,5A a při 130VDC na 1A. Má 2 polohové spínače s kontakty typu 2 C/O. Je určeno pro novou nebo rekonstruovanou instalaci v malých komerčních nebo jiných budovách. Tento OC a poruchový kontakt je kompatibilní s řadami Acti9, jako jsou iC60, iID, iDPN ARC, iDPN Vigi, iDPN Vigi ARC, iSW, iC60 a iID s dvojitými svorkami proudového chrániče (RCCB). OC a poruchový kontakt je instalován pouze pro přístroje řady Acti9, jako jsou iID, iDPN Vigi, iSW-NA, ARA, iC60 a RCA, které obsahují 2 přepínací kontakty. Pokud není k dispozici hřebenová přípojnice, je kompatibilní také s iC40, iC40 ARC, iCV40, iCV40 Vigi ARC. iSD+OF se používá buď pro krátký název zařízení, nebo pro kód kompatibility. Mechanický indikátor je na výrobku k dispozici pro signalizaci ("Místní"). Nahoře a dole má šroubovací svorky. Umožňuje připojení pevného měděného kabelu. Průřez kabelu je od 1 mm² do 4 mm². Nahoře a dole má šroubové svorky. Umožňuje připojení ohebného měděného kabelu. Průřez kabelu je od 0,5 mm² do 2,5 mm². Nahoře a dole má šroubovací svorky. Umožňuje připojení pevných měděných kabelů (2 kabely). Průřez kabelu je 2,5 mm². Nahoře a dole má šroubovací svorky. Umožňuje flexibilní připojení měděných kabelů s ferulí (2 kabely). Průřez kabelu je 1,5 mm². Jmenovité izolační napětí (Ui) je až 500 V. Jeho jmenovité impulzní výdržné napětí (Uimp) je 4 kV. Šířka v roztečích 9 mm je 1. Rozměry jsou (š) 9 mm x (v) 90 mm x (h) 73 mm. Barva produktu je bílá (RAL 9003). Stupeň znečištění je 3. Stupeň tropizace je 2. Utahovací moment připojení je 1 N.m (dole) pro šroubovák typu PZ1. Podle normy IEC 60529 je stupeň krytí IP20. Provozní teplota je od -35 °C do +70 °C. Skladovací teplota je od -40°C do +85°C. Tento výrobek splňuje normy EN/IEC 60947-5-1 a GB/T 14048.5. Tento výrobek je certifikován značkami CE a UKCA.
