SALTEK Svodič FLP-PV1000/Y

SALTEK Svodič FLP-PV1000/Y

Značka

SALTEK

Kód ELFETEX

11.514.727

EAN

8595090542018

Kód výrobce

A04201

Recyklační poplatek vč. DPH

0,59 Kč

Přeskočit na konec galerie s obrázky

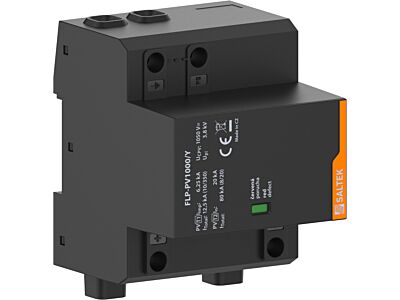

main product photo

Přeskočit na začátek galerie s obrázky

Obrázek je pouze ilustrativní.

Informace o produktu

FLP-PV1000/Y optická signalizace poruchy

varistorový svodič bleskových proudů zapojený do 'Y'
k ochraně fotovoltaických instalací především na střeše, tam kde není dodržena dostatečná vzdálenost (připojení k LPS)
volba maximálního provozního napětí SPD: UCPV ≥ 1,2 × UOC STC

Technické parametry:

Typ SPD: PV T1, PV T2
Montáž: lišta DIN 35 mm
Nejvyšší trvalé provozní napětí mód +/PE, -/PE: UCPV 1 050,00 V DC
Jmenovitý zkratový proud: ISCPV 20 000 A DC
Reziduální proud mód +/PE, -/PE: IPE 0,50 mA AC
Reziduální proud mód +/PE, -/PE: IPE 0,01 mA DC
Celkový výbojový proud (10/350 µs): ITotal(10/350) 12,50 kA
Impulsní výbojový proud (10/350 µs): Iimp 6,25 kA
Celkový výbojový proud (8/20 µs): ITotal(8/20) 80,00 kA
Jmenovitý výbojový proud (8/20 µs): In 20,00 kA
Maximální výbojový proud (8/20 µs): Imax 40,00 kA
Napěťová ochranná hladina mód +/-: Up 3,80 kV
Napěťová ochranná hladina mód +/PE, -/PE: Up 3,80 kV
Doba odezvy: ta 25 ns
Průřez připojovaných vodičů pevný (min): 4,00 mm2
Průřez připojovaných vodičů pevný (max): 35,00 mm2
Průřez připojovaných vodičů slaněný (min): 2,50 mm2
Průřez připojovaných vodičů slaněný (max): 25,00 mm2
Signalizace poruchy: červené zbarvení indikačního pole
Stupeň krytí: IP 20
Rozsah provozních teplot (min/max): -40 / 80 °C
Splňuje požadavky normy: ČSN EN 61643-31

Značka SALTEK

Svodiče bleskových proudů typ 1 (ochrana napájecí sítě)

Bleskový impulsní proud (10/350) 12.5 kA
Jmenovitý svodový rázový proud (8/20) 20 kA
Stupeň krytí (IP) IP20
Způsob montáže DIN lišta 35 mm
S kontaktem pro dálkovou signalizaci Ne
Počet vodičů (bez uzemnění) 2
Montážní velikost 4 TE
Stupeň ochrany 3.8 kV
Vhodný pro venkovní použití Ano
Vyfukovací Ne
Testovací třída typ 1 Ano
Signalizace na zařízení Optický
Max. trvalé napětí DC 1050 V
Integrované předjištění Ne
Max.průměr neohebného vodiče (jedno/více žilový) 50 mm²
Max.průměr ohebného vodiče (jemnožilového) 35 mm²
Ochranná úroveň ( DC+,DC-) 3.8 kV
Ochranná úroveň ( DC+,DC-PE) 3.8 kV
Specifická energie (W/R) 39.1 kJ/Ohm
Forma sítě DC Ano
Forma sítě IT Ano
Forma sítě TN Ne
Forma sítě TN-C Ne
Forma sítě TN-S Ne
Forma sítě TT Ne
Forma sítě TN-C-S Ne
