Osvětlení průmyslových prostor svítidly MODUS:
řešení pro skutečný provoz

Když běžná svítidla nestačí

Osvětlení v průmyslovém prostředí je oblast, kde není prostor pro chyby. Svítidlo musí odolávat podmínkám konkrétního provozu, být dlouhodobě spolehlivé a mít konstrukci, která umožní snadnou montáž i údržbu. Český výrobce MODUS nabízí ucelenou řadu průmyslových svítidel, která pokrývají hlavní typy průmyslových, logistických i speciálních prostor.

Tento přehled shrnuje základní vlastnosti vybraných řad a jejich využití z pohledu projektantů, instalačních firem a manažerů, kteří rozhodují o obnově nebo modernizaci osvětlení.

Všechna průmyslová svítidla MODUS spojuje několik společných znaků, které zajišťují jejich spolehlivost:

• Vlastní výroba LED modulů s čipy SAMSUNG a OSRAM v České Lípě
• Vysoká účinnost – až 220 lm/W u špičkových modelů
• Fotobiologická bezpečnost dle EN 62 471 (RG 0)
• Selekce čipů dle MacAdam SDCM 3 pro stálé barevné podání
• Dlouhá životnost 80 000 hodin L80/B50 (více než 10 let běžného provozu)
• Vyměnitelné komponenty – napájecí zdroj (driver) i LED moduly lze vyměnit bez nutnosti výměny celého svítidla.

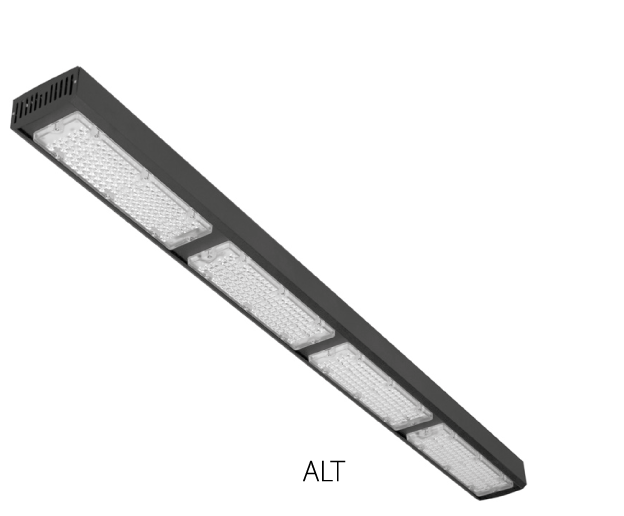

Řada MODUS ALT – pro prostory s vysokou okolní teplotou

Svítidlo MODUS ALT je určeno pro místa, kde běžné LED systémy kvůli vyšší teplotě nedosahují očekávané životnosti. U této řady je garantována odolnost až do +60 °C, což otevírá možnosti použití v provozech:

• nad technologiemi produkujícími teplo – slévárnách, kovárnách, tepelných centrálách
• v dílnách s otevřenými výhněmi – zámeč-nické, svářečské provozy
• v průmyslových halách, kde teplota stabilně přesahuje běžné normové hodnoty
• v prostorech, kde časté přehřívání běžných svítidel vede k poruchám nebo zkrácení životnosti

TIP: Svítidlo MODUS ALT se hodí všude tam, kde je klíčovým parametrem teplotní odolnost.

Konstrukce a technické parametry:

Konstrukce svítidel ALT vychází z robustní koncepce s důrazem na účinný odvod tepla. Pro projektanty je tato řada vhodná tam, kde je klíčovým parametrem právě teplotní odolnost a stálost při dlouhodobém zatížení.

Masivní hliníkový odlitek slouží jako efektivní chladič, přičemž svítidlo využívá průmyslové LED čipy s vysokou účinností až 180 lm/W.

Výkonové varianty pokrývají rozsah od 7 700 lm (46 W) až po 32 800 lm (182 W) a dokážou tak nahradit metalhalogenidové výbojky 150–400 W.

Optická část z polykarbonátu zajišťuje mechanickou odolnost a vysoké krytí IP65.

Dostupné jsou optiky N60 (hluboká distribuce) a W90 (široká distribuce) podle výšky montáže. Svítidlo se instaluje jako závěsné, připojení zajišťuje IP65 konektor, díky kterému montáž nevyžaduje otevření svítidla.

Pro řízení je k dispozici varianta s DALI protokolem nebo verze bez možnosti stmívání.

Délky od 400 mm do 1 450 mm umožňují osvětlit plochy různých velikostí.

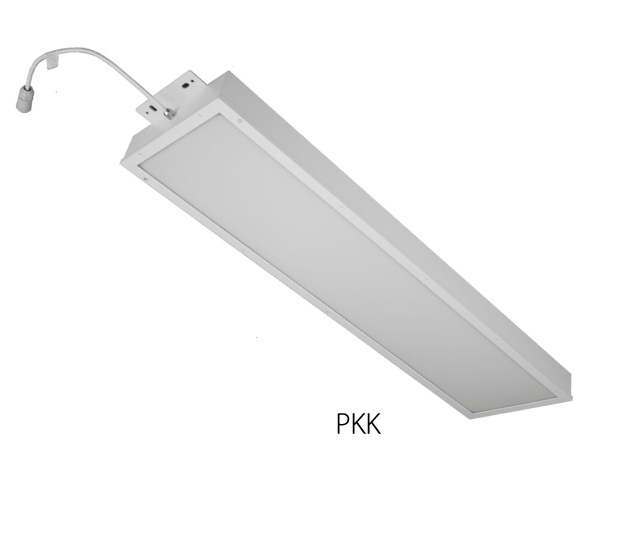

MODUS PKK – univerzální řešení s variabilními kryty

Model PKK je kovové průmyslové svítidlo, navržené pro prostory se zvýšenou teplotou (až T_a 45 °C). Jeho hlavní předností je možnost volby krytu podle konkrétního použití a variabilita montáže.

Čtyři typy krytů pro různé provozy:

• KO - opálový kryt
  • Standardní řešení pro běžné průmyslové použití
  • Rovnoměrná distribuce světla, účinnost kolem 140 lm/W
  • Vhodné pro výrobní haly, sklady, dílny

• KN - nanoprisma PMMA
  • Minimalizuje oslnění
  • Klíčové pro laboratoře, farmaceutický průmysl a čisté prostory dle norem ISO
  • Ideální pro použití vyžadující vizuální komfort a precizní práci
• PCO - polykarbonátový opálový kryt

  • Mechanická odolnost IK10

  • Krytí IP65 vhodné pro náročné prostředí s rizikem mechanického poškození

  • Odolnost proti chemikáliím a častému čištění

• PCN - polykarbonátový mikroprizmatický kryt
  • Kombinuje výhody prizmatických systémů s odolností polykarbonátu
  • Vyšší účinnost než opálové systémy při minimalizaci oslnění

TIP: MODUS PKK je ideální svítidlo například pro laboratoře a farmaceutické provozovny.

Instalace a řízení:

Montáž je možná přisazením nebo zavěšením (pomocí závěsného setu). Všechny varianty jsou vybaveny externími konektory. Při montáži tedy není nutné svítidlo otevírat, což šetří čas při instalaci i údržbě.

V oblasti řízení naleznete jak verze bez možnosti stmívání přes DALI až po systémy s nastavitelnou teplotou chromatičnosti (tunable White 2 700–6 500 K) pro aplikace Human Centric Lighting. Tyto systémy se využívají tam, kde je potřeba přizpůsobit osvětlení denní době nebo typu pracovní činnosti.

Svítidlo je vyráběno v délkách 600 mm (S) a 1 200 mm (M) s výkonovým rozsahem 30–65 W. Pro projekty s požadavky na původ komponent je dostupná varianta bez čínských dílů.

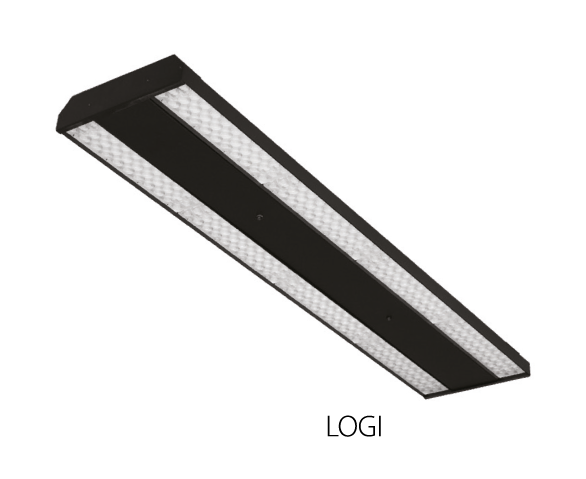

MODUS LOGI – kompaktní svítidlo pro vysoké stropy s maximální účinností

Svítidlo LOGI představuje kompaktní řešení se špičkovou účinností přes 180 lm/W. Díky štíhlému hliníkovému tělu a pokročilé čočkové optice je vhodné pro sportovní haly s vysokými stropy i pro průmysl.

Pět optik pro každou situaci:

K dispozici je široká škála optických systémů:

• EN55 – extra hluboká optika pro haly 12–15 m
• N60 – hluboká distribuce pro výšky 8–12 m
• W90 – široká optika pro nižší instalace 5-8 m
• Extra široká – pro rovnoměrné celkové osvětlení
• Asymetrická – pro osvětlení stěn nebo specifických ploch

Variabilita a inteligentní funkce:

Rozměrové verze zahrnují délky 585 mm (S), 1 165 mm (M) a 1 450 mm (XL) s výkonovým rozsahem 8 000–35 000 lm. Pro extrémní podmínky je k dispozici verze /HT60 s certifikací do Ta = 60°C.

Základní montáž je přisazením, ale k dispozici jsou držáky pro:

• Závěsnou montáž
• Instalaci na zeď
• Instalaci na horizontální lanko

Svítidlo lze doplnit o:

• Pohybový senzor (zapnutí/vypnutí nebo stmívatelný)
• Bezdrátové řízení (Casambi, Hubsence, MODUS SMART)

TIP: MODUS LOGI je univerzální řešení pro běžné průmyslové prostory.

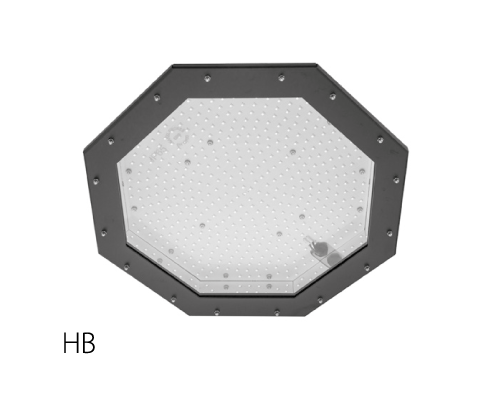

MODUS HB - osvědčená řada pro široké spektrum použití

Hliníková řada HB představuje univerzální průmyslové svítidlo s krytím IP65 a mechanickou odolností IK10. Dostupné jsou dvě velikostní verze:

• HBS (průměr 335 mm) – náhrada 250W výbojky
• HBM (průměr 460 mm) – náhrada 400W výbojky

Speciální čipy pro maximální výkon:

Řada HB využívá speciální čipy SAMSUNG LM301B s účinností 220 lm/W, vysokou teplotní odolností a chemickou odolností. To znamená delší životnost i v chemicky agresivním prostředí.

Výkonové parametry:

• HBS: 12 600 lm při 82 W
• HBM: 26 500 lm při 162 W

Pro použití ve vysokých teplotách je k dispozici speciální provedení /HT60 nebo /HT55 s certifikací do Ta  = 60°C. To je klíčové pro prostory poblíž vysokoteplotních technologií.

Možnosti krytů podle prostředí:

• KC (čiré sklo)
  • Maximální světelný tok, odolnost proti chemickému čištění
• PC (čirý polykarbonát)
  • Náročné prostředí s rizikem rozbití
• PCO (opálový polykarbonát)
  • Homogenní vyzařování, příjemnější světlo
• PCN (prizmatický systém)
  • Eliminace oslnění (UGR)

Rychlá instalace:

Montáž je možná:

• Zavěšením – jeden závěsný bod pro rychlou montáž
• Přisazením – pomocí kovového držáku (součást balení)
• Nástěnná – s delším držákem (příslušenství)

Externí konektor umožňuje připojit svítidlo bez nutnosti jeho otevření. Pro specifické projekty je možné provedení v bílé barvě (/B) nebo bez čínských dílů (/EU).

TIP: MODUS HB najde uplatnění ve skladových halách, sportovištích, průmyslových prostorách...

Podpora pro projektanty a instalační firmy

MODUS nabízí kompletní technickou podporu:

• LDT soubory pro výpočty v DIALux a RELUX
• Katalogové listy s fotometrickými údaji
• Schémata zapojení – přesné elektrotech-nické podklady
• Produktová podpora – pomoc při výběru vhodných svítidel
• Výpočty osvětlení – návrh osvětlovací soustavy dle norem

Všechna svítidla jsou certifikována dle platných norem (CE) a mají prohlášení o shodě.

Návratnost investice: čísla, která hovoří jasně

Navzdory vyšším pořizovacím nákladům oproti tradičním technologiím, nabízejí LED svítidla MODUS velmi rychlou návratnost.

Faktory úspor:

• Vysoká účinnost (až 220 lm/W) = nižší příkon při stejném světelném toku
• Dlouhá životnost (80 000 hodin) = minimální náklady na výměny
• Vyměnitelné komponenty = oprava namísto výměny celého svítidla
• Nižší tepelné zatížení = úspora energie na chlazení

Navzdory vyšším pořizovacím nákladům oproti tradičním technologiím, nabízejí LED svítidla MODUS velmi rychlou návratnost.

Typická návratnost: 2–4 roky v závislosti na provozním režimu.

U vícesměnného provozu nebo v prostorách, kde je výměna svítidel logisticky náročná (vysoké haly, čisté prostory), je návratnost ještě rychlejší.

• Portfolio průmyslových LED svítidel MODUS představuje kompletní řešení od standardních výrobních hal, přes čisté prostory ve farmacii, až po extrémní prostředí s vysokými teplotami.
• Pro montéry znamená instalace s externími konektory a různými držáky, značnou úsporu času. Vyměnitelné komponenty pak usnadňují opravu.
• Pro projektanty je klíčová dostupnost kompletních technických dat, široká škála výkonů a optik a podpora při návrzích osvětlovacích soustav.
• Pro management znamenají svítidla MODUS ověřenou návratnost investice, minimální provozní náklady a jistotu české výroby s nadstandardní údržbou.
• Výroba LED modulů v České Lípě, využití prémiových komponent a komplexní technická podpora dělají z těchto svítidel spolehlivou volbu pro dlouhodobé projekty s požadavky na kvalitu, účinnost a dostupnost servisu.
