Kód ELFETEX
10.735.660
NIEDAX Montážní rohový kus, výška 106,5 mm, se zaoblenými prolisovanými bočnicemi bez děrování WAER 105
Informace o produktu

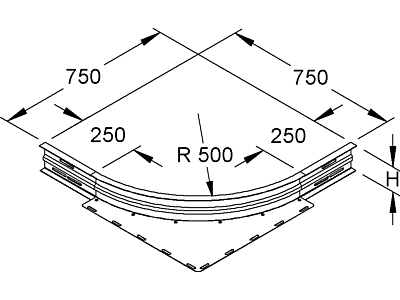

Montážní rohový kus, s vroubkovanou, kulatou a neděrovanou bočnicí, s otvory pro spojovací prvky, s přinýtovanou opěrnou deskou, pro kabelové žlaby a kabelové žebříky s širokým rozpětím, pro nákladově efektivní vytváření 90° rohových a T-spojů, prvek nezávislý na šířce pro kombinaci různých šířek a odboček a pro flexibilnější uspořádání tras při montáži na místě, včetně odpovídajícího žárově pozinkovaného příslušenství pro upevnění. Poloměr tvarovky je navržen tak, aby bylo možné pokládat kabely podle normy DIN/VDE 0298 část 3. Styčná místa musí být v bezprostřední blízkosti podepřeny odpovídající nosnou konstrukcí. Použitelné pro : Kabelový žlab s širokým rozpětím WRL 105... Kabelový žlab s širokým rozpětím WRU 105... Kabelový žebřík se širokým rozpětím WSL 105... Rozměry (přibližné míry) výška v (světlý vnitřní rozměr) : 106,5 mm Vnější rozměry : 750 mm Vnitřní poloměr bočnice R : 500 mm Materiál : ocel, pásově pozinkovaná dle DIN EN 10346
- Značka NIEDAX
Nástavce rohové pro kabelové žlaby
- Povrchová úprava Průběžně pozinkované
- Výška bočnice 106.5 mm
- Kvalita materiálu Ostatní, jiné
- Rozsah provozních teplot -20 - 120 °C
- Materiál Ocel
- Vnitřní poloměr 500 mm
- Perforace NATO Ne
- Nerezová ocel, mořeno Ne
- Vhodné pro funkční integritu Ne
