NIEDAX Kabelový žlab lehký, 60x400x3000 mm, t=0,9 mm, děrovaný RLVC 60.400

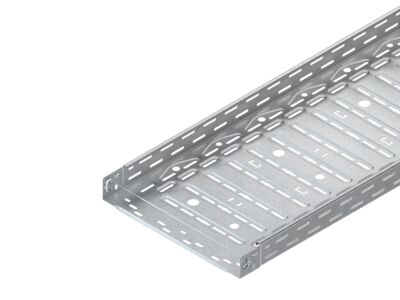

Obrázek je pouze ilustrativní.

NIEDAX Kabelový žlab lehký, 60x400x3000 mm, t=0,9 mm, děrovaný RLVC 60.400

Značka
NIEDAX
Kód ELFETEX
11.670.443
EAN
4013339947317
Kód výrobce
RLVC 60.400

Informace o produktu

Ke stažení

Informace o produktu

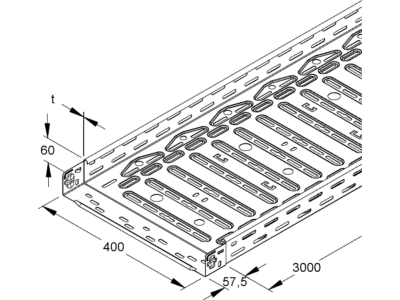

Kabelový žlab, lehký, dle normy DIN EN 61537, s vyraženým spojovacím prvkem pro bezšroubové rychlé upevnění a s posunutým uspořádáním otvorů na dně a po stranách pro plynulé upevnění a připevnění systémových komponentů, dno navíc s vroubkováním a s průběžnou středovou perforací ve tvaru klíčové dírky pro zavěšení pomocí závitových tyčí M 10/... symetrická perforace dna ve 4 řadách navíc umožňuje uchycení kabelových průchodek, dvě řady T-vývodů, rovněž symetricky umístěné na dně, umožňují rychlé upevnění kabelových stahovacích pásek provlečením shora (bez nutnosti navlékání). Pro použití v rámci zachování funkčnosti dodržujte prosím doplňující předpisy! Potřebné upínací příslušenství pro zachování funkce 4x FLM 6X12 objednávejte prosím zvlášť! Certifikováno VDE! Rozměry (přibližné míry) v x š : 60 x 400 mm Tloušťka materiálu t : 0,9 mm Otvory ve tvaru klíčové dírky : 7 x 40 mm a Ø 11 mm Vzdálenost : 62,5 mm Vnitřní symetrická řada děrování dna : Ø 20,5 mm a Ø 25,5 mm Symetrická vzdálenost : 120 mm Vzdálenost : 250 mm Vnější symetrická řada děrování dna : Ø 13,5 mm a Ø 16,5 mm Symetrická vzdálenost : 345 mm Vzdálenost : 125 mm T-vývody : 14 x 30 mm Symetrická vzdálenost : 135 mm Vzdálenost : 250 mm Dodací délka L : 3000 mm Použitelný průřez : 23800 mm² Materiál : ocel, pásově pozinkovaná dle DIN EN 10346
  • Značka NIEDAX
Kabelové žlaby /kabelové žlaby se širokým rozpětím
  • Šířka 400 mm
  • Provedení Zabudovaný konektor
  • Výška 60 mm
  • Typ připojení Připevnění naklapnutím
  • Povrchová úprava Průběžně pozinkované
  • Hmotnost 3.5878 kg/m
  • Tloušťka materiálu 0.9 mm
  • Boční perforace Ano
  • Kvalita materiálu Ostatní, jiné
  • Délka 3000 mm
  • Rozsah provozních teplot -20 - 120 °C
  • Materiál Ocel
  • Montážní díry v podlaze Ano
  • Efektivní průřez 23800 mm²
  • Perforace NATO Ne
  • Pracovní délka 3000 mm
  • Vhodné pro funkční integritu Ano
  • s krytem Ne
  • Typ zátěžového testu podle IEC 61537 Typ II
  • Možná rozteč podpěr - - - m
  • Bezpečné pracovní zatížení podle IEC 61537 při rozteči podpěr 1,0 m 2000 N/m
  • Bezpečné pracovní zatížení podle IEC 61537 při rozteči podpěr 1,5 m 1450 N/m
  • Bezpečné pracovní zatížení podle IEC 61537 při rozteči podpěr 2,0 m 900 N/m
  • Bezpečné pracovní zatížení podle IEC 61537 při rozteči podpěr 2,5 m 550 N/m
