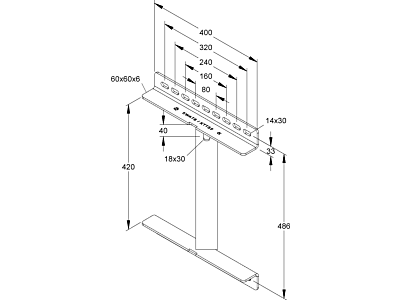

NIEDAX Upínací adaptér KWATS 300

Upínací adaptér, pro 45° uspořádání výložníku na T-nosnících s šířkou příruby ≥ 100 mm až ≤ 320 mm, včetně upevňovacího příslušenství pro montáž konzoly na upínací adaptér, požadované upínací příslušenství na T-nosníky, jako např. 4 x SKM 12X...(10.9), 4 x UGM 12 a 4 x HSKS..., objednávejte samostatně. Obecně platí, že nejprve je nutné připevnit výložníky k adaptéru! U adaptérů 45° závisí délka potřebného výložníku na místních podmínkách a použitých tvarovkách. Upínací upevnění by mělo být symetrické a šrouby by měly být umístěny co nejblíže k přírubě. Je nutné dodržovat údaje o únosnosti výložníků, které platí pouze ve spojení s HSKS..., UGM 12 a šrouby M 12, třída pevnosti 10.9, které se utahují předpínacím momentem 123 Nm. Speciálně u spojů, které musí přenášet vertikální zatížení prostřednictvím tření, je nutné dbát na správný utahovací moment šroubů a tento překontrolovat pomocí momentového klíče! Uvedené hodnoty zatížení platí vždy pouze pro spoje ocel-ocel (např. profilové svorky). Po namáhání polovinou zatížení je třeba znovu zkontrolovat utahovací moment šroubů. Nebezpečí uklouznutí! Jsou-li ocelové podpěry opatřeny protipožárním nátěrem, nesmí být tento odstraněn bez konzultace a písemného souhlasu zadavatele, resp. stavebního dozoru. V každém případě je nutné předložit návrh zatížení konstrukce k posouzení stavebnímu projektantovi, resp. stavebnímu dozoru. Použití pro : Závěs a nástěnný výložník KTAS..., KTASS... Rozměry (přibližné míry) Výška v : 540 mm Šířka š : 400 mm Materiál : ocel, žárově zinkovaná ponorem dle normy DIN EN ISO 1461 Tloušťka příruby nosníku v mm : [nutné údaje od zákazníka]
