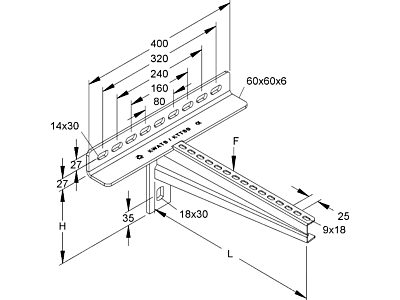

NIEDAX Upínací výložník, velmi těžký, 156X230 mm, 10,0 kN KTTSS 200

Upínací výložník, velmi těžké provedení, pro montáž na stěnu a upínací upevnění na ocelové nosníky bez povrchové úpravy s šířkou příruby ≥ 100 mm až ≤ 320 mm, potřebné upínací příslušenství na T-nosníky, jako 2 x SKM 12X... (10.9), 2 x UGM 12 a 2 x HSKS..., objednávejte prosím zvlášť. Potřebné upevňovací příslušenství pro kabelové žlaby/žebříky s širokým rozpětím objednávejte prosím zvlášť. Upínací upevnění by mělo být symetrické a šrouby by měly být umístěny co nejblíže k přírubě. Údaje o nosnosti platí pouze ve spojení s HSKS..., UGM 12 a šrouby M 12, třída pevnosti 10.9, které musí být utaženy předpínacím momentem 123 Nm. Speciálně u spojů, které musí přenášet vertikální zatížení prostřednictvím tření, je nutné dbát na správný utahovací moment šroubů a tento překontrolovat pomocí momentového klíče! Uvedené hodnoty zatížení platí vždy pouze pro spoje ocel-ocel (např. profilové svorky). Po namáhání polovinou zatížení je třeba znovu zkontrolovat utahovací moment šroubů. Nebezpečí uklouznutí! Jsou-li ocelové podpěry opatřeny protipožárním nátěrem, nesmí být tento odstraněn bez konzultace a písemného souhlasu zadavatele, resp. stavebního dozoru. V každém případě je nutné předložit návrh zatížení konstrukce k posouzení stavebnímu projektantovi, resp. stavebnímu dozoru. Rozměry (přibližné míry) výška podpěry v : 156 mm Délka podpěry d : 230 mm Šířka úhlu š : 400 mm Únosnost F při d/2 : 10 kN testováno v systému, platí pro šířky nosné příruby ≥ 220 mm a ≤ 300 mm. Únosnost F2 při d/2 : 10 kN testováno v systému, platí pro šířky nosné příruby ≤ 220 mm Materiál výložníku : ocel, žárově zinkovaná ponorem dle normy DIN EN ISO 1461 Tloušťka příruby nosníku v mm : [nutné údaje od zákazníka]
