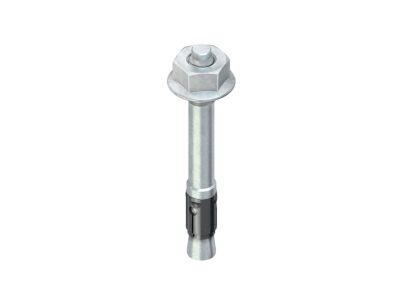

NIEDAX Průvleková kotva, závit M6, pásově zinkovaná DIN EN 4042 DAM 6X5

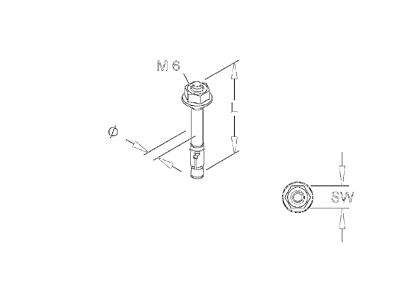

Průvlaková kotva s metrickým připojovacím závitem M 6, včetně galvanicky pozinkované přírubové matice. Přípustná zatížení pro centrální tah, příčné zatížení a šikmý tah pod jakýmkoli úhlem, jakož i charakteristické hodnoty kotev a rozměry prvků pro třídy pevnosti betonu ≥ B 25 resp. C 20/25 a ≤ B 55 resp. C 50/60. Při dimenzování je třeba dodržet celé oznámení o schválení č.: ETA-18/0541! Pro venkovní použití doporučujeme průvlakové kotvy z nerezové oceli! Pro použití v rámci zachování funkčnosti, resp. pro podhledy s požadavky na požární ochranu (směrnice MLAR 2/2015 o vzorových rozvodných soustavách), dodržujte prosím doplňující předpisy! Oblast použití : Kotva může být použita jako vícenásobné upevnění pro kotvení lehkých stropních obkladů a podhledů dle normy DIN 18168, jakož i pro staticky srovnatelné kotvení do 1 kN/m² – také v tahu vznikajícím v důsledku zatížení. Při osazování průvlakové kotvy je třeba dbát na dodržení účinné hloubky ukotvení. Shoda je zajišťována dodržením přípustné tloušťky montážního dílu (upínací oblast). Technické údaje Připojovací závit : M 6 Celková délka d : 50 mm Jmenovitý Ø vrtu : 6 mm Rozsah upnutí t pevný : ≤ 5 mm Efektivní hloubka ukotvení h ef : 30 mm Doporučený utahovací moment : 4 Nm Velikost klíče : 10 Materiál : ocel, galvanicky pozinkovaná dle DIN EN ISO 19598/ 4042, modře pasivovaná Číslo homologace : ETA-18/0541 DoP NI001
