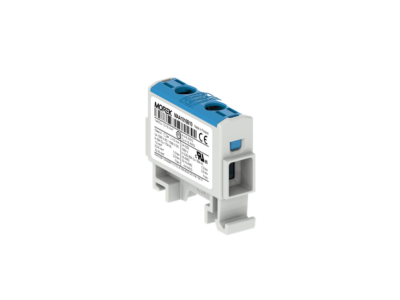

MOREK Svorka OTL 16 modrá

main product photo
Obrázek je pouze ilustrativní.

MOREK Svorka OTL 16 modrá

Značka
MOREK
Kód ELFETEX
11.123.513
EAN
4744397013743
Kód výrobce
MAA1016B10

Přidat k porovnání

Informace o produktu

Informace o produktu

Univerzální řadové svorky OTL jsou určeny pro měděné a hliníkové vodiče. Svorky jsou vhodné pro všechny typy měděných nebo hliníkových vodičů s průřezem do 300 mm². Do univerzálních řadových svorek OTL je možné umístit měděné vodiče i v počtu více kusů dle příslušného typu svorky (viz tabulka připojitelnosti vodičů do univerzálních řadových svorek OTL na str. 9).

Univerzální řadová svorka OTL 16-1xAl/Cu 1,5-16mm² 1000V modrá

Objednací číslo
MAA1016B10
EAN
4744397013743
Barevný odstín
Modrá
Materiál vodiče
Al/Cu
Rozsah upínaných vodičů min. (mm²)
1,5
Rozsah upínaných vodičů max. (mm²)
16
Vstupní vodič min. (mm²)
1,5
Vstupní vodič max. (mm²)
16
Výstupní vodič min. (mm²)
1,5
Výstupní vodič max. (mm²)
16
Počet připojovacích míst
2
Jmenovitý proud (A)
82 (Cu) / 75 (Al)
Jmenovité napětí (V)
1000
Provozní teplota (°C)
80
Materiál
Pocínovaný hliník, polyamid PA6
Způsob uchycení
Lišta DIN
Šířka (mm)
13,5
Délka (mm)
45
Výška (mm)
39,5
Hmotnost (g)
15
Šroub, inbus
Hex 4
Utahovací moment (Nm)
1,5 Nm (1,5 - 6 mm²)7 Nm (10 - 16 mm²)
Stupeň krytí
IP20
Certifikace
EN 61238-1; EN60947-7-1
Klasifikace hořlavosti
UL94 V0
Celní kód CN8
85369010
Balení (ks)
30
  • Značka MOREK
Průchozí svorkovnice
  • Barva Modrý
  • Šířka 13.5 mm
  • Výška 39.5 mm
  • Výška 45 mm
  • Jmenovité napětí 1500 V
  • Rozsah provozních teplot -25 - 80 °C
  • Počet připojovacích bodů na úrovni 2
  • Jmenovitý proud In 82 A
  • Způsob montáže DIN lišta 35 mm
  • Třída hořlavosti izolačního materiálu dle UL94 V0
  • Uzavírací deska nutná Ne
  • Druh elektrického připojení 1 Šroubová svorka
  • Počet pater 1
  • Interní přemostění Ano
  • Připoj.vodič lanko s dutinkou 1.5 - 10 mm²
  • Připoj.vodič lanko bez dutinky 1.5 - 10 mm²
  • Připoj.vodič drát vícežilový 1.5 - 16 mm²
  • Materiál izolačního tělesa Termoplast
  • Provedení zkoušené proti explozi Ex e Ne
