10.077.901

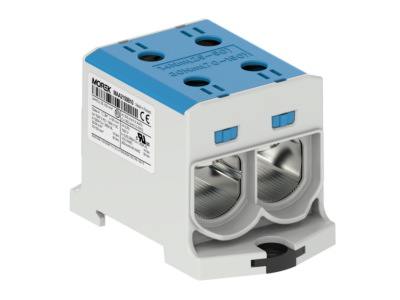

MOREK Svorka OTL 150/1x2 modrá
Informace o produktu
Univerzální řadové svorky OTL jsou určeny pro měděné a hliníkové vodiče. Svorky jsou vhodné pro všechny typy měděných nebo hliníkových vodičů s průřezem do 300 mm². Do univerzálních řadových svorek OTL je možné umístit měděné vodiče i v počtu více kusů dle příslušného typu svorky (viz tabulka připojitelnosti vodičů do univerzálních řadových svorek OTL na str. 9).
Univerzální řadová svorka OTL 150-2xAl/Cu 25-150mm² 1000V modrá
|
Objednací číslo
|
MAA2150B10
|
|---|---|
|
EAN
|
4744397014207
|
|
Barevný odstín
|
Modrá
|
|
Materiál vodiče
|
Al/Cu
|
|
Rozsah upínaných vodičů min. (mm²)
|
25
|
|
Rozsah upínaných vodičů max. (mm²)
|
150
|
|
Vstupní vodič min. (mm²)
|
25
|
|
Vstupní vodič max. (mm²)
|
150
|
|
Výstupní vodič min. (mm²)
|
25
|
|
Výstupní vodič max. (mm²)
|
150
|
|
Počet připojovacích míst
|
4
|
|
Jmenovitý proud (A)
|
320 (Cu) / 290 (Al)
|
|
Jmenovité napětí (V)
|
1000
|
|
Provozní teplota (°C)
|
80
|
|
Materiál
|
Pocínovaný hliník, polyamid PA6
|
|
Způsob uchycení
|
Lišta DIN, šroub
|
|
Šířka (mm)
|
51
|
|
Délka (mm)
|
84
|
|
Výška (mm)
|
54
|
|
Hmotnost (g)
|
170
|
|
Šroub, inbus
|
Hex 6
|
|
Utahovací moment (Nm)
|
14 Nm (25 - 50 mm²)30 Nm (70 - 150 mm²)
|
|
Stupeň krytí
|
IP20
|
|
Certifikace
|
EN 61238-1; EN60947-7-1
|
|
Klasifikace hořlavosti
|
UL94 V0
|
|
Celní kód CN8
|
85369010
|
|
Balení (ks)
|
5
|
- Značka MOREK
Průchozí svorkovnice
- Barva Modrý
- Šířka 51 mm
- Výška 54 mm
- Výška 84 mm
- Jmenovité napětí 1500 V
- Rozsah provozních teplot -25 - 80 °C
- Počet připojovacích bodů na úrovni 4
- Jmenovitý proud In 640 A
- Způsob montáže DIN lišta 35 mm
- Třída hořlavosti izolačního materiálu dle UL94 V0
- Uzavírací deska nutná Ne
- Druh elektrického připojení 1 Šroubová svorka
- Počet pater 1
- Interní přemostění Ano
- Připoj.vodič lanko s dutinkou 25 - 120 mm²
- Připoj.vodič lanko bez dutinky 25 - 120 mm²
- Připoj.vodič drát vícežilový 25 - 150 mm²
- Materiál izolačního tělesa Termoplast
- Provedení zkoušené proti explozi Ex e Ne
