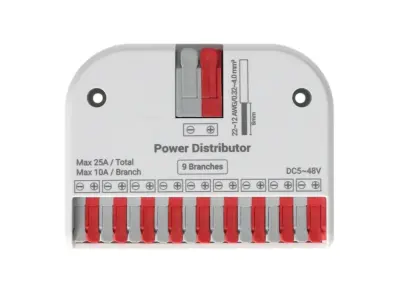

MCLED Distributor napájení (rozbočovač) – 1 vstup, 9 výstupů (Single color), max. 25A, 5–48VDC, bílý, IP20

Distributor napájení McLED slouží k jednoduchému a přehlednému rozdělení jednoho napájecího vedení až do 9 samostatných výstupních větví. Je určen pro jednopólové – jednobarevné LED instalace typu Single Color, například pro rozvedení napájení k více LED páskům, svítidlům nebo dalším zařízením napájeným konstantním stejnosměrným napětím.

Rozbočovač pracuje v širokém rozsahu vstupního napětí 5–48 V DC, a proto jej lze použít v běžných nízkonapěťových LED instalacích s napětím 12 V, 24 V, 36 V nebo 48 V DC. Všechny výstupy jsou zapojeny paralelně, takže na každém výstupu je stejné napětí jako na vstupu distributoru.

Maximální celkové proudové zatížení rozbočovače je 25 A. Jeden samostatný výstup může být zatížen proudem nejvýše 10 A. Při návrhu instalace je vždy nutné dodržet nejen maximální proud jednotlivých výstupů, ale také součet proudů všech připojených větví, který nesmí překročit celkovou hodnotu 25 A.

Distributor je vybaven praktickými bezšroubovými svorkami, které umožňují rychlé připojení vodičů bez nutnosti dotahování jednotlivých kontaktů šroubovákem. Po odizolování vodiče se svorka otevře, vodič se zasune při dodržení správné polarity a svorka se následně uzavře. Toto řešení usnadňuje instalaci a pomáhá udržet kabeláž přehlednou i při zapojení většího počtu výstupních větví.

Vstupní svorky jsou určeny pro vodiče o průřezu přibližně 0,32–4,0 mm², zatímco k jednotlivým výstupům lze připojit vodiče o průřezu přibližně 0,2–1,5 mm². Větší průřez vstupního vodiče umožňuje bezpečně přivést celkový proud, který je následně rozdělen mezi jednotlivé výstupy.

Díky kompaktním rozměrům pouze 69 × 53 × 20 mm lze distributor snadno umístit do instalační krabice, rozvaděče, nábytku nebo technického prostoru v blízkosti LED napájecího zdroje. Dva montážní otvory umožňují jeho pevné uchycení pomocí šroubů. Bílé plastové tělo je určeno pro použití v suchém vnitřním prostředí se stupněm krytí IP20.

Napájecí distributor výrazně zjednodušuje instalace, ve kterých je potřeba z jednoho LED zdroje napájet více samostatných větví. Oproti spojování většího množství vodičů v běžných svorkách poskytuje přehlednější, kompaktnější a lépe organizované zapojení. Jednotlivé větve lze zároveň snadněji připojit, odpojit nebo upravit bez zásahu do ostatní kabeláže.

Upozornění: tento výrobek pouze rozděluje přivedené napájení mezi jednotlivé výstupy. Nejedná se o LED ovladač, stmívač ani napájecí zdroj a výstupní napětí nijak neupravuje. Použitý LED zdroj musí odpovídat napětí připojených LED pásků nebo svítidel a musí mít dostatečný výkon pro napájení všech připojených větví.
