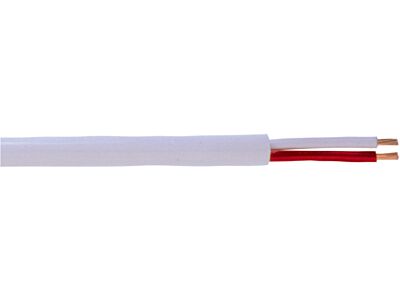

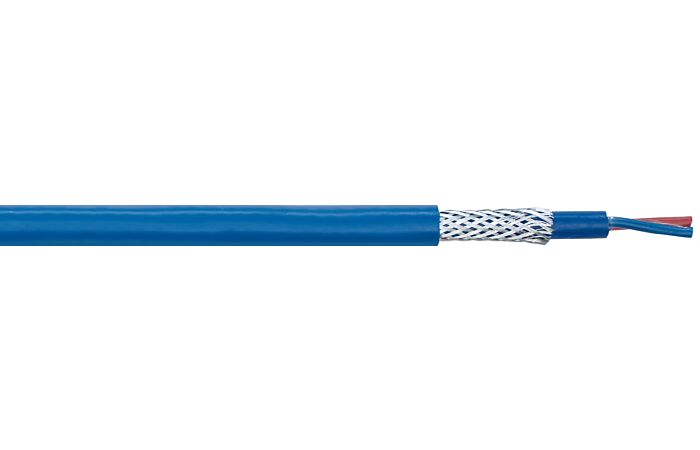

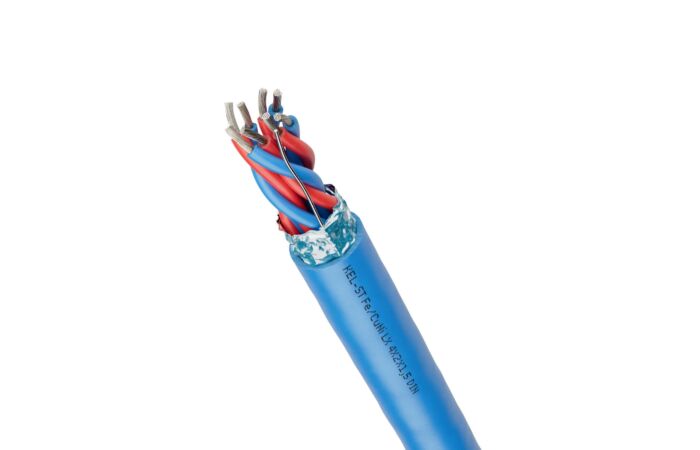

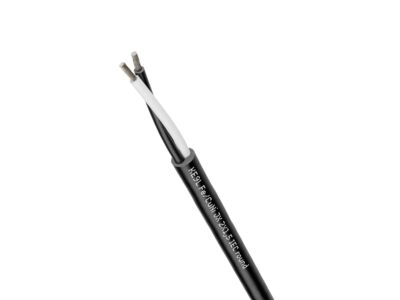

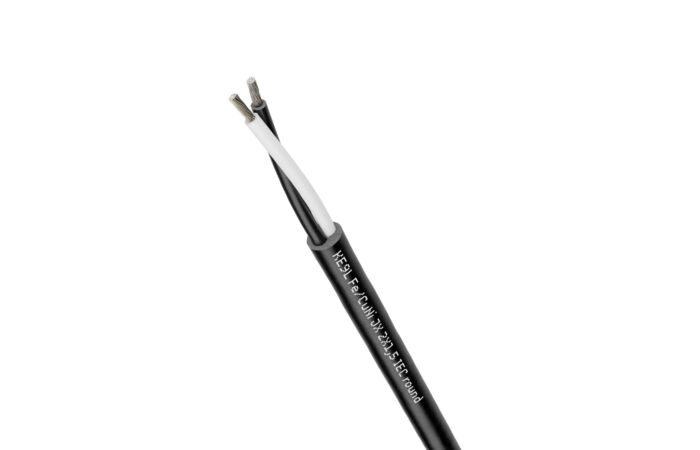

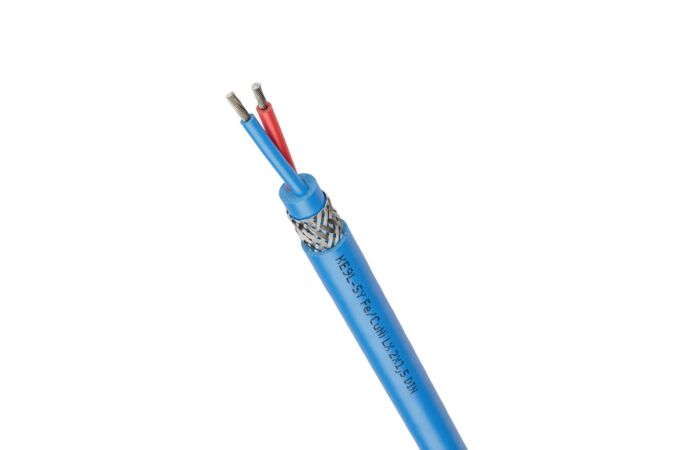

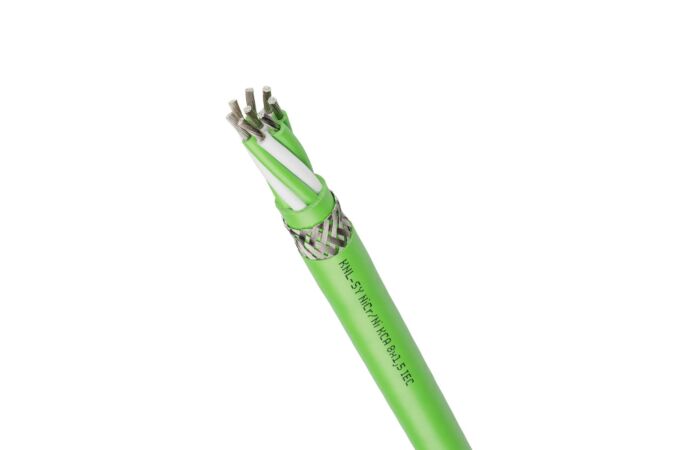

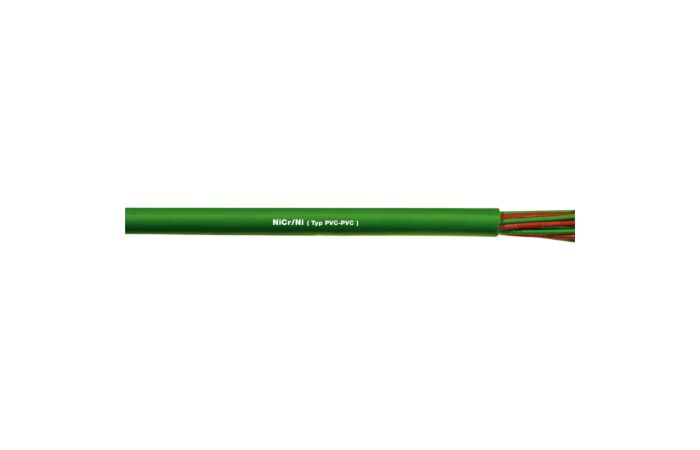

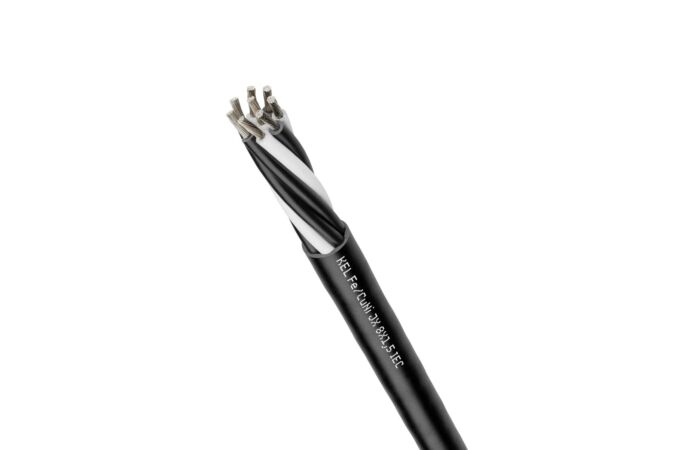

V oblasti měření teplot nebo řízení výrobních procesů v kombinaci s plášťovým termočlánkem. Izolační materiály vybírejte s ohledem na maximální teplotu okolí hlavice termočlánku., Materiály vodičů (slitiny): Fe/CuNi (LX, JX) Pro tato termočlánková vedení se používají stejné originální materiály jako pro termočlánek, KCA verze: kompenzační vedení ze speciálních slitin, které mají stejné vlastnosti jako slitiny vlastního termočlánku KX verze: vodiče jsou ze stejných materiálů jako termočlánek a mají zpravidla menší tolerance měření, PtRh/Pt (RCB, SCB) vodiče kompenzačního vedení (pro pro RCB, SCB: Cu/CuNi) nejsou totožné s materiálem termočlánku, Umožňují měření teploty také v místech, ve kterých není bezkontaktní měření možné nebo smysluplné, Prostorově úsporné a flexibilní, Více informací najdete v technické tabulce T8 a v technických listech, Použité zkratky pro popis konstrukce: PVC: polyvinylchlorid SIL: silikonová pryž GL: skelná vlákna C: měděný stínicí oplet ST: stínění hliníkovou fóliíS: oplet z ocelových drátů, Příklad konstrukce PVC-PVC-S-PVC: - PVCizolace žil - PVCvnitřní plášť - S-oplet z ocelových drátů - PVCvnější plášť, Obrázky s příklady (shora dolů): Fe/CuNi DIN 2x1,5 PVC NiCr/Ni IEC 2x1,5 GL-GL PtRh/Pt IEC 2x1,5 GL-GL-S NiCr/Ni DIN 2x1,5 SIL-GL NiCr/Ni DIN 2x1,5 PVC-PVC PtRh/Pt DIN 2x1,5 SIL-SIL Fe/CuNi IEC 2x1,5 SIL-SIL-S NiCr/Ni IEC 2x1,5 SIL PtRh/Pt IEC 2x1,5 SIL-G, Barevný kód DIN 43710 Minusový vodič a vnější plášť: Fe/CuNi: modrý NiCr/Ni: zelený PtRh/Pt: bílý Plusový vodič: vždy červený IEC 60 584 Plusový vodič a vnější plášť: Fe/CuNi: černý NiCr/Ni: zelený PtRh/Pt: oranžový Minusový vodič: vždy bílý,
