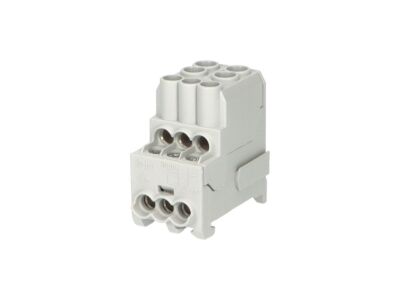

HORA ETEC Blok UVB 100 L G rozdělovací šedá

HORA ETEC Blok UVB 100 L G rozdělovací šedá

Značka
HORA ETEC
Kód ELFETEX
11.311.049
EAN
4051589001038
Kód výrobce
1003202
Obrázek je pouze ilustrativní.

Informace o produktu

Ke stažení

Informace o produktu

Blok pro rozdělení fází UVB 100 L G, 1pólový, jmenovitý proud Cu 101A, Al 100A, jmenovité napětí 1000V, barva šedá, montáž na DIN lištu, krytí IP20, vstup 2x25mm2, výstup 6x10mm2, řaditelný. Bloky pro rozdělení fází (rozváděčové bloky) UVB 100 CU/AL slouží pro rozdělení přívodního kabelu/vodiče o průřezu max. 25 mm2 a 6 menších průřezů o hodnotě max. 10mm2. Bloky šetří místo v rozváděčích (vestavná šířka pouze 28 mm), protože jsou svorky umístěné nad sebou. Díky plastovému krytu je zajištěna ochrana před nebezpečným dotykem živých částí. Jsou určeny k instalaci na nosnou lištu 35 mm. Proudová zatížitelnost je až 101 A. Mosazná svorka je vhodná pro měděné i hliníkové vodiče. Bloky UVB jsou řaditelné do sebe. A nabízí se v pěti barevných variantách - šedá, modrá, zelená, hnědá a černá. Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné. Hlavní přednosti: • montáž na nosnou lištu • úspora místa uvnitř rozváděče • dostatek připojovacích míst • jmenovité napětí 1000 V AC • řaditelné vedle sebe
  • Značka HORA ETEC
Svorky hlavního vedení
  • Počet pólů 1
  • Jmenovitý proud 101 A
  • Typ připojení Šroubovací
  • Způsob montáže Na DIN lištu
  • Bezpečné na dotyk Ano

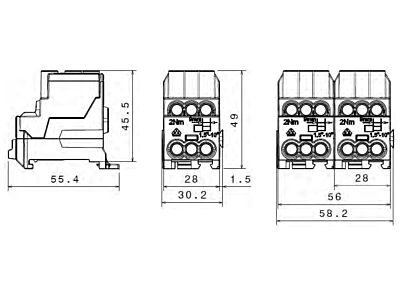

  • Výška 49 mm
  • Šířka 30.2 mm
  • Hloubka 55.4 mm
  • Počet vstupů 2
  • Počet výstupů 6
  • Vhodný pro vodiče s jemnými drátky Ne
  • Vhodné pro pevná jádra Ano
  • Vhodné pro vícelankové vodiče Ano
  • Vhodné pro jemno drátové vodiče bez koncovek Ne
  • Vhodné pro jemně zapojené vodiče Ne
  • Vhodné pro jemně zapojené vodiče bez koncovek Ne
  • Přístup průřezu vodiče 2.5 - 25 mm²
  • Výstup průřezu vodiče 1.5 - 10 mm²
  • Přístup průřezu vodiče AWG 4 - 14 mm²
  • Výstup průřezu vodiče AWG 8 - 16 mm²
